こんにちは!杉浦です!

今日も今日とて、へこみ直しです!

え?へこみ直しばっかりだって?
普通の修理もやってますよ!

写真で見える症状でないと
ブログに出来ないので
派手な修理が多めです!

定期調整も承っておりますので
是非ご利用下さい!

過去のへこみ直しはこちら↓↓↓



トランペットのベル

さて。

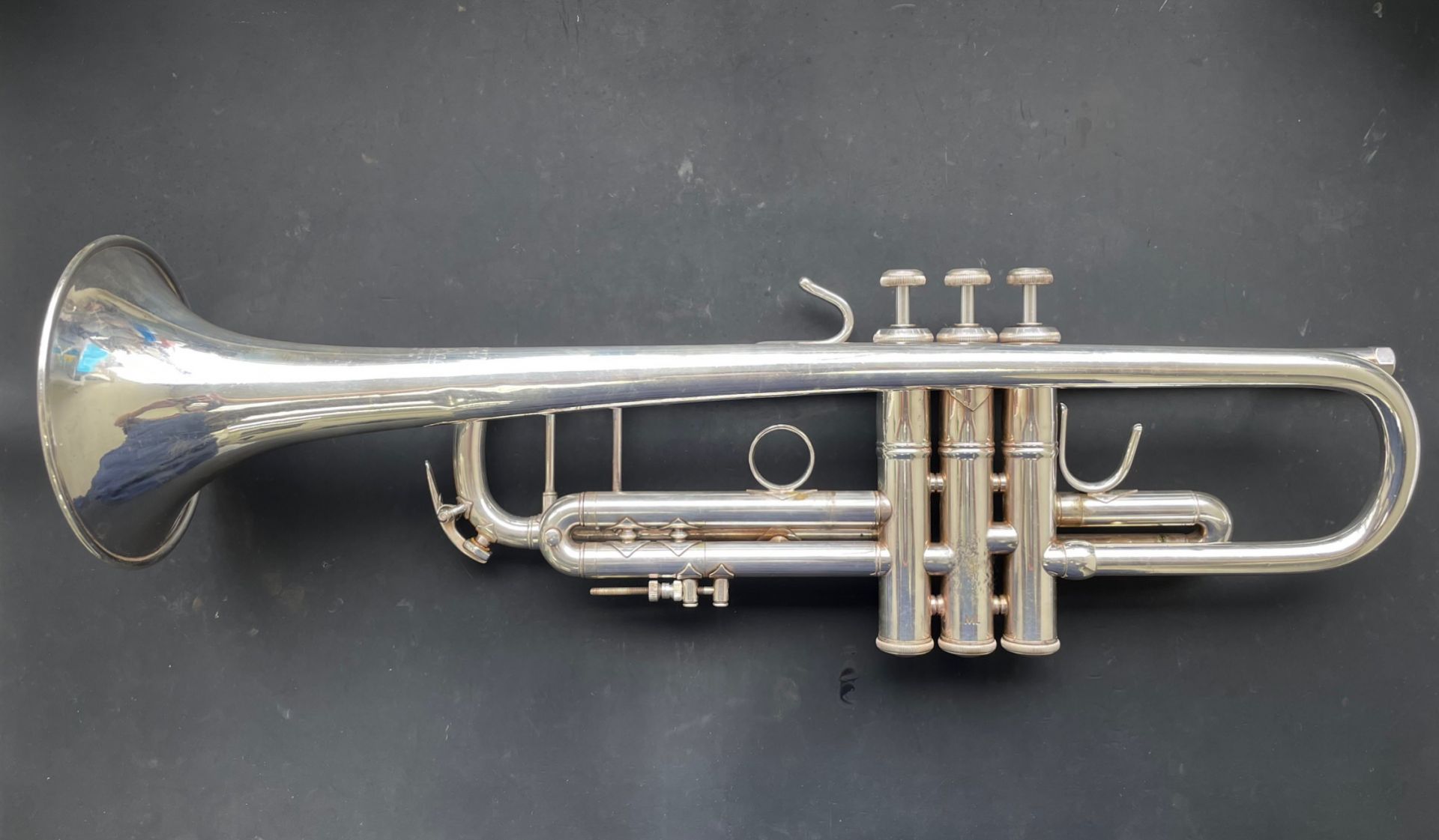

こちらはトランペットです。
ベルが下方向に曲がってます。

ラインが入ると分かりやすいですね。

このような、分かりやすいへこみが
表面に無数にあります。



ベルの先端には歪みが。

以前の修理と似てますね。↓↓↓
トランペットベル歪み

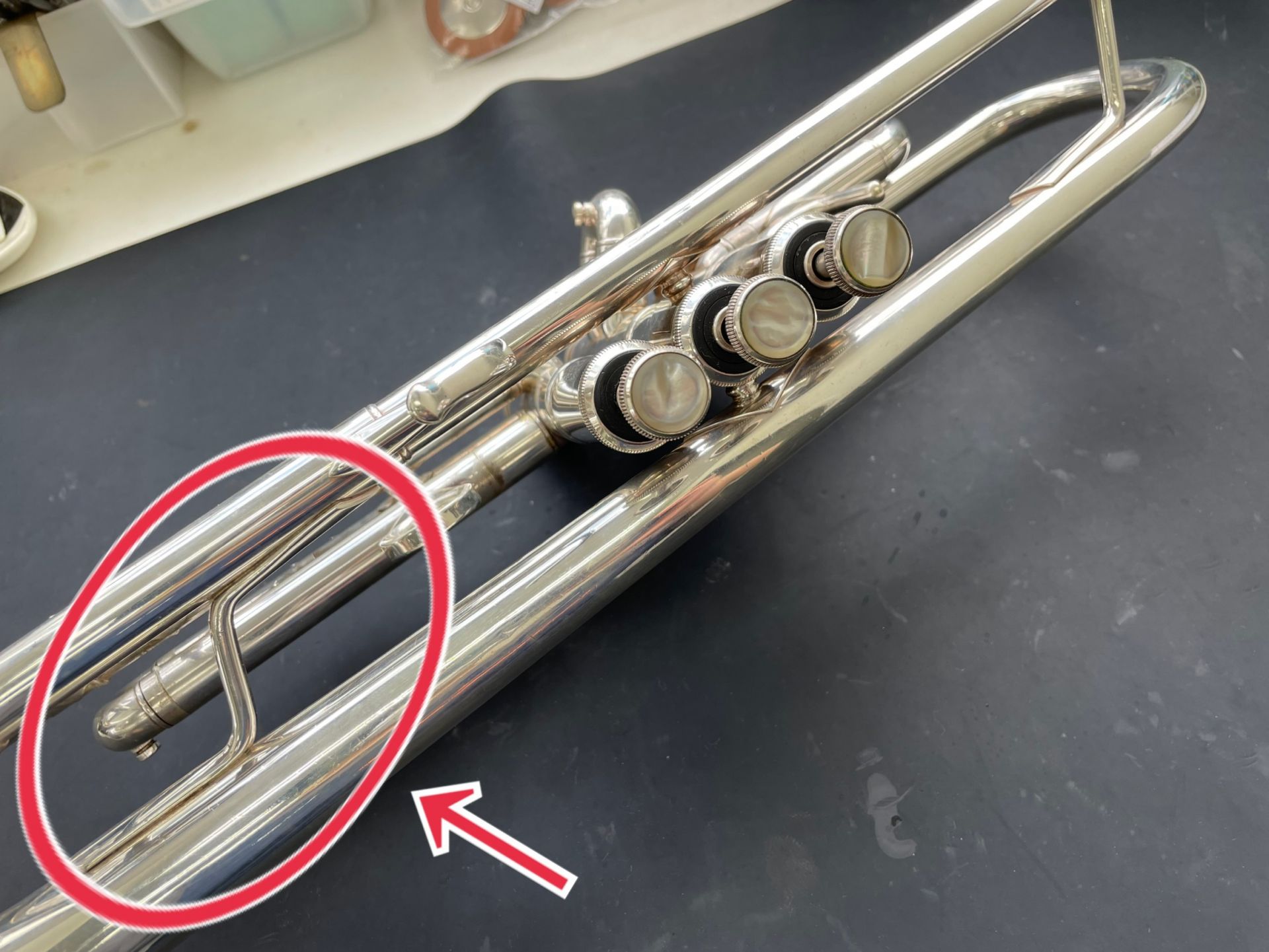

そして、ここを見てください。

ベルと主管(チューニング管)を繋ぐ
Zみたいなコレ(いや、Sじゃん)。

支柱と呼びます。

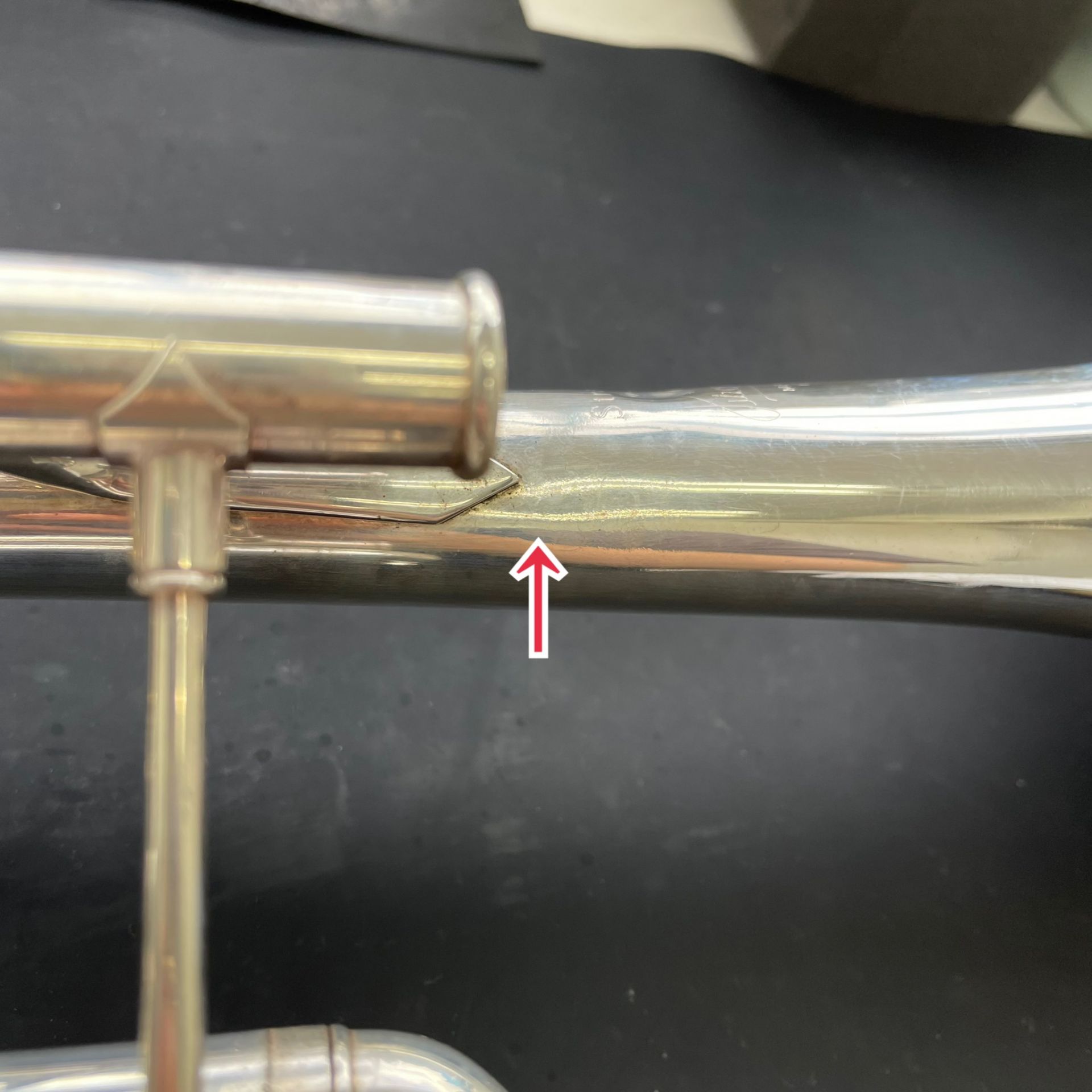

この支柱の横が、ウネウネしてますよね。
ちょっとくい込んでる証です。

くい込みのことを、陥没と呼びます。

この陥没の影響で、ベルが
横(主管側)にも曲がっているんです。
下+横なので、斜め下を向いています。



まとめると…

発見した症状をまとめると

・ベル曲がり(斜め下)
・へこみ
・歪み
・陥没

と、ベルだけでこんなに症状が。
さぞ、強い衝撃だったんでしょうね…。

良く耐えた!偉いぞトランペット!



こういう時は…

今回の様な、複合的な症状の場合
ベルを取り外して修理します!

陥没とベル曲がりが厄介なので
なるべくキレイに直る方法にします!



分解して更に分解

まずは普通の分解です。
抜差管やピストンを外します。

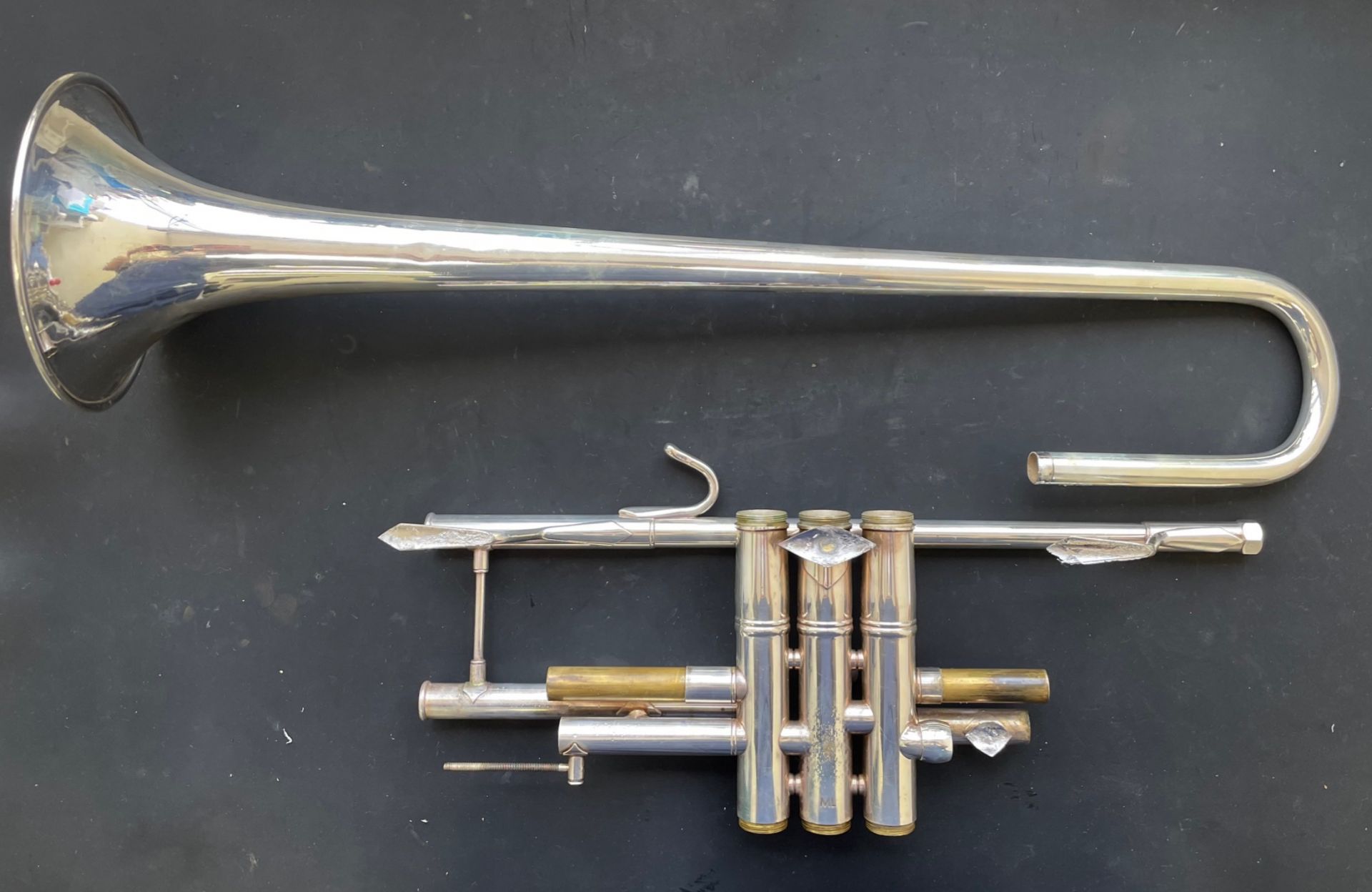

その後、ベルを分解します。

おりゃーーーー!!

と力技ではなく、あくまで冷静に。
ベルと支柱を繋ぐ半田付けを外します。

5ヶ所も半田を外すから、超大変!
さて、5ヶ所とは何処でしょう?!
答えは写真の中に!

半田付けについてはこちら↓↓↓
ポッチは何処へ



へこみや歪みを直しちゃう

へこみや歪み、ベル曲がり等
キレイに直します。



ベルを半田付け

修正が終わったら、元に戻します。

ベル取り付けは、一大修理です。
めちゃくちゃ気合い入れます!

金属は変形すると、伸びます。

その為、キレイに成形出来ても
元々の位置から、数ミリ程度
ズレた場所に半田付けされることがあります。



半田付けが終了後、組み立てて
動作や外観をチェックして完成です!



完成!

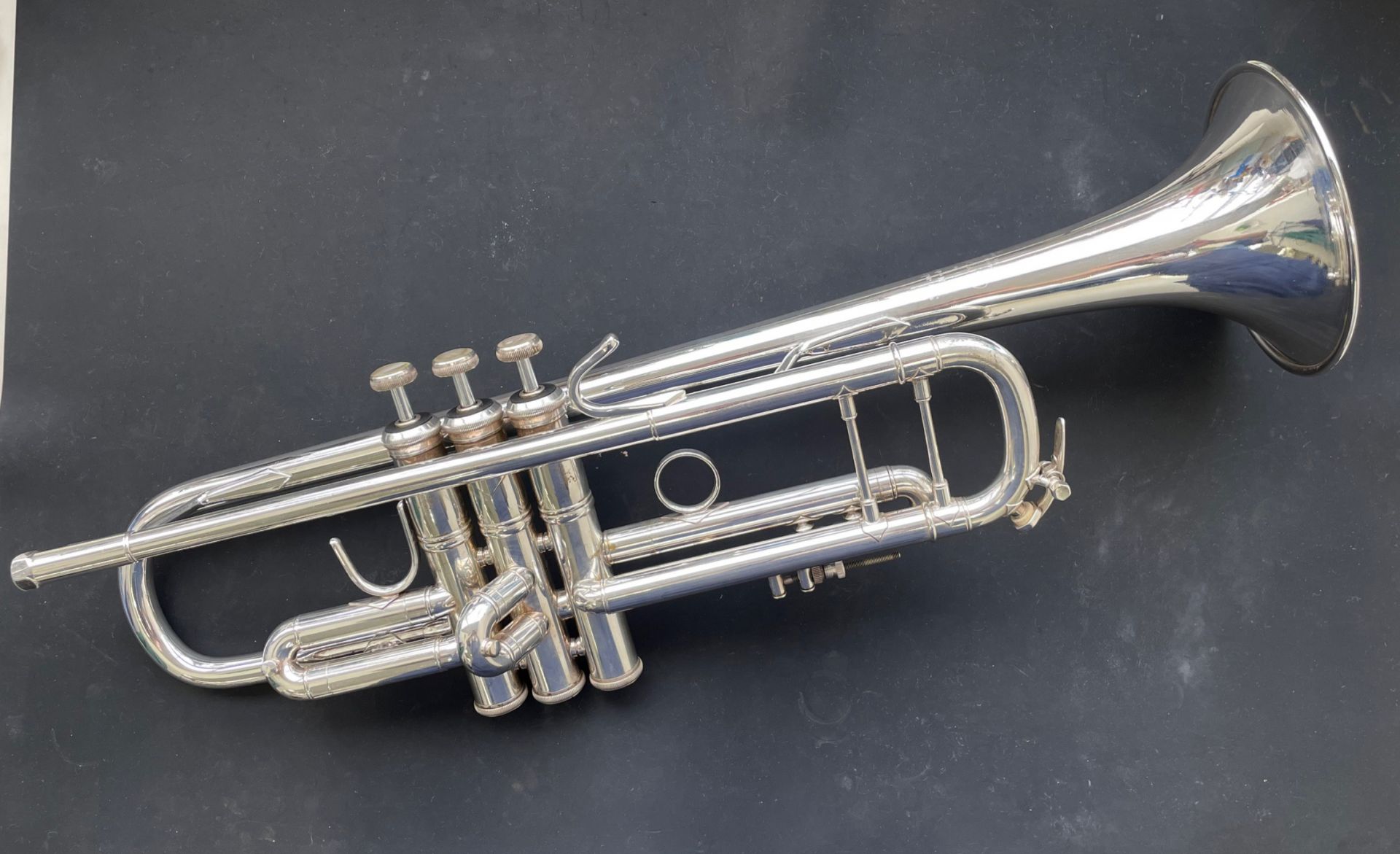

最終的な仕上がりはこちらです!

くっついてる!!!(当たり前)

ベル曲がりは、ある程度までとなります。
それでも真っ直ぐ!

元通りの形になりました!
直って良かったです♪


気になる症状がございましたら
是非ご相談下さい!
楽器に合わせたご提案を致します。



今回の修理は
・ベル脱着(半田付け)
・ベル曲がり修正(ある程度)
・ベルへこみと歪み修正
・ベル支柱陥没修正
・オイルグリスアップ

です。

修理・調整代 税込34,700円(送料・パーツ代別)

※へこみや歪みが出来た時のキズやスジ
 修正跡(叩いた跡等)は残ります。
※半田付けにより、周囲の塗装が焦げます。
