こんにちは!杉浦です!


本日はサックスのベルです!


今までのへこみ直しシリーズ↓↓↓
ベルの歪み修正
楽器がへこむと人もへこむ…
へこみ直しシリーズ③

ベルがぺろんってしてるヤツ

本日はこちらの楽器です。
落としてしまったそうです。

ベルの広がっているところが
(私達はベルふちと呼びます)
ぺろんとめくれています。

正確には「へこみ」ではなく
ベルふちめくれ」という症状ですが
元の形に戻すのは同じです!


横から見ても

ふちを水平から見ても

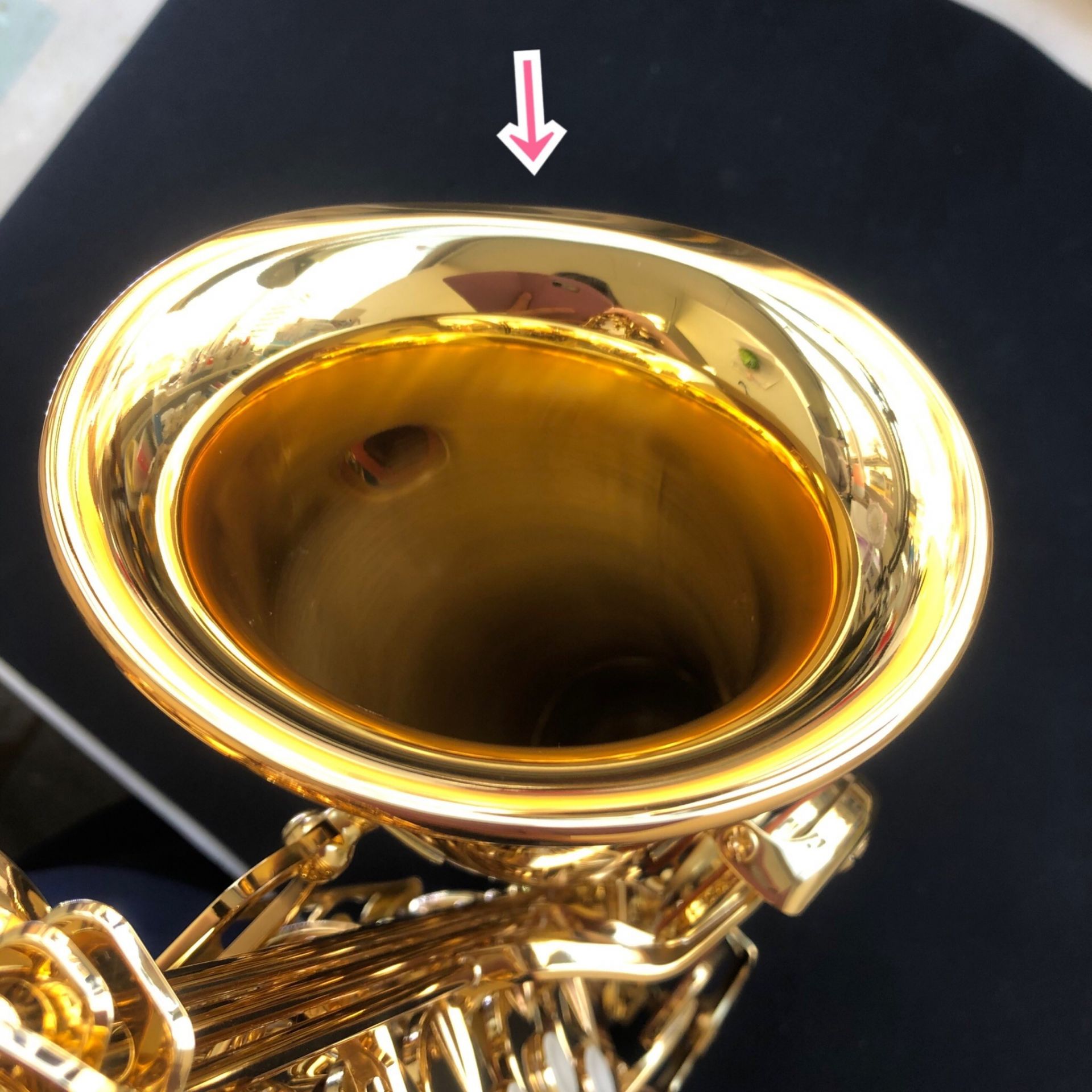

演奏者目線で見ても

どこから見てもめくれてる...(涙)

でも大丈夫です!
私が!直してみせましょう!

合言葉はいつもの

はい、作業前の合言葉です。
\ ぶ ! ん ! か !い !/

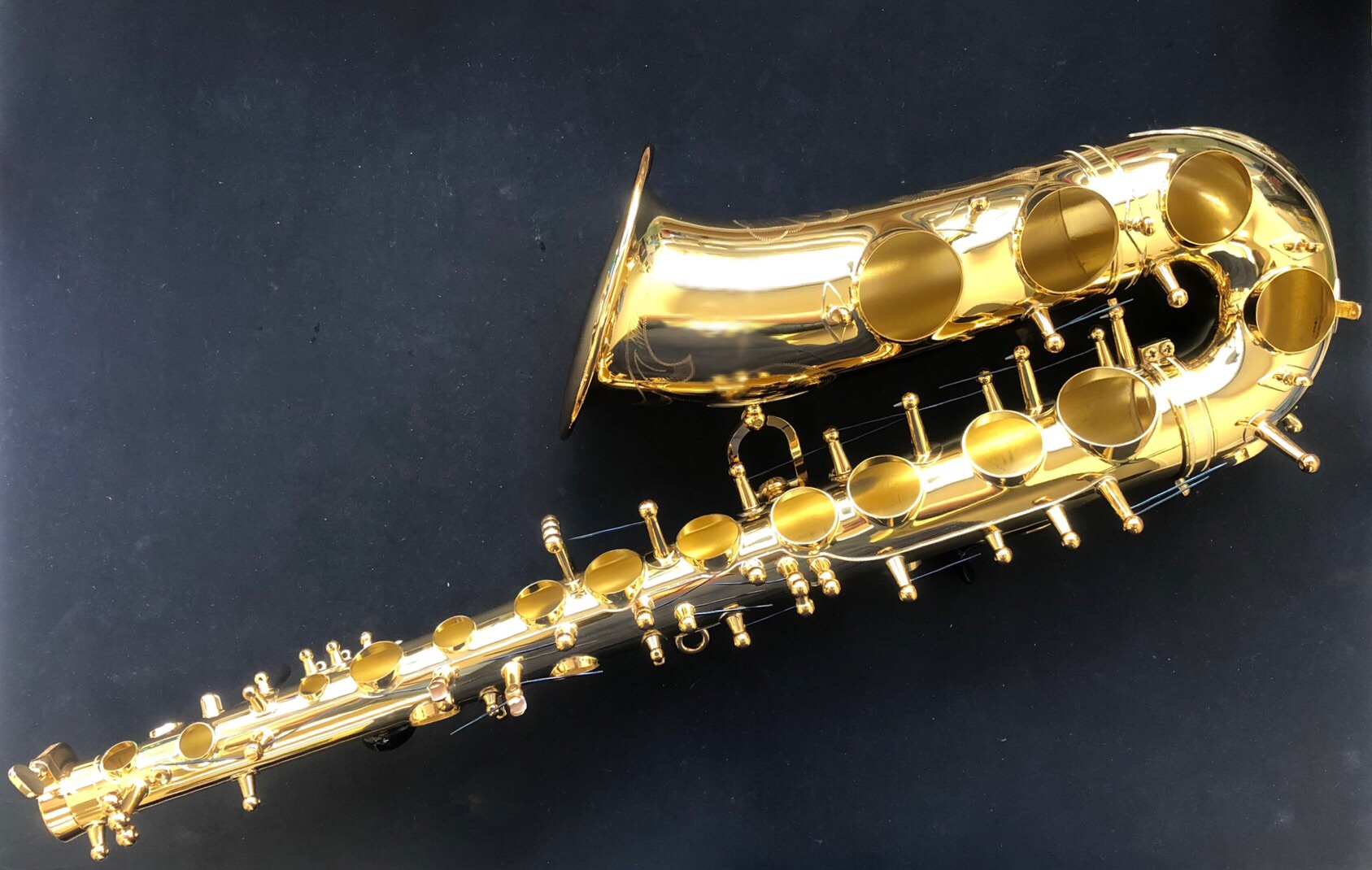

キィがなくなってスッキリ♪


分解もういっちょ

ここでワンポイント!
サックスの分解はひと味違う!
もっと楽器を軽くするんです。

名付けてベル脱着!!!

右手薬指「レ」のキィの下に
胴輪(輪っか)があり、ネジ止めされてます。
ここから更に分解出来ます。
(胴輪とネジが無いモデルもあります)

実はこの部分、溶接ではなく
接着剤でくっついてるんです。

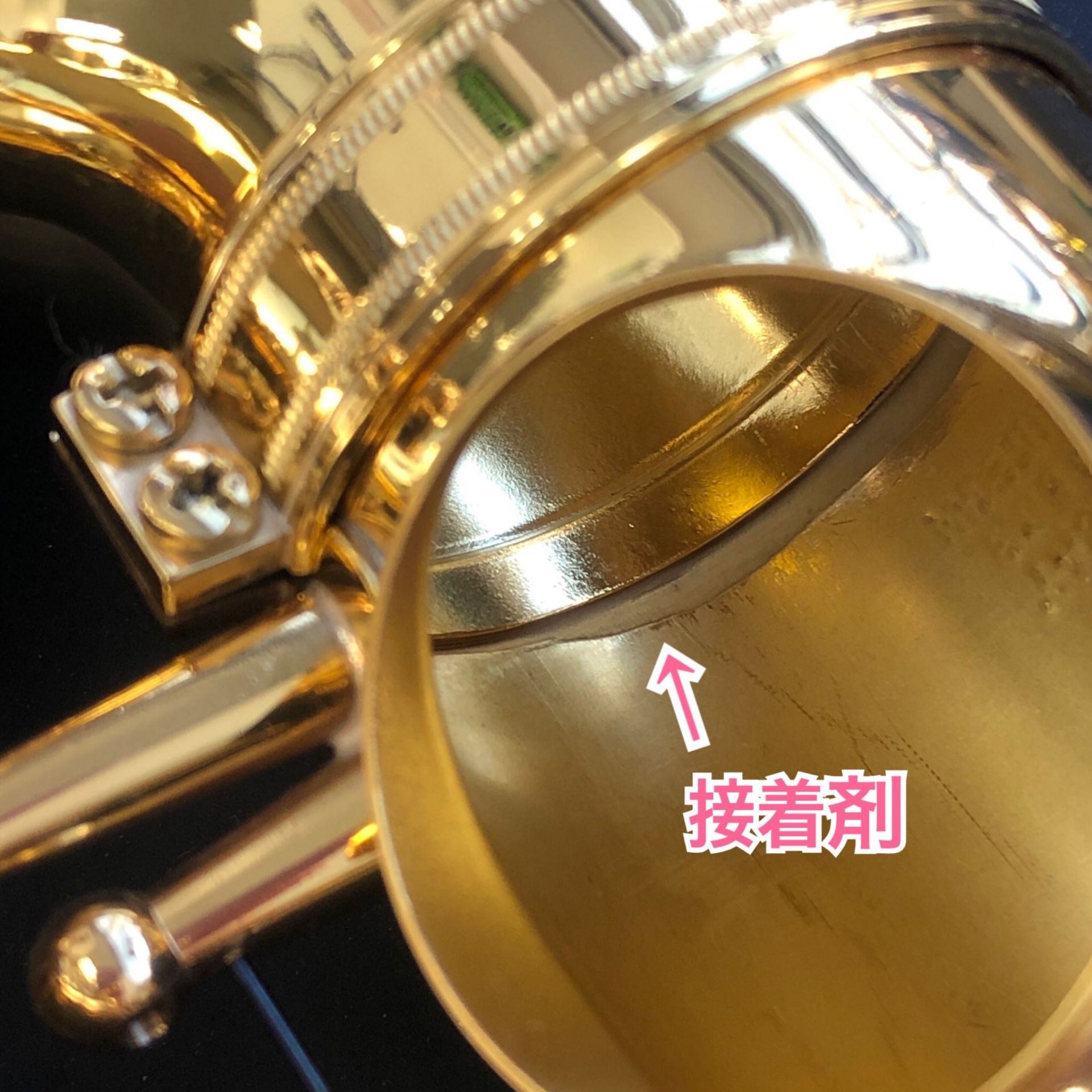

キィを外して内側を見ると
接着剤が少しだけ見えますね。

このように接着剤+胴輪(ネジ)で
しっかりと固定されています。

ピッコロでも同じように
接着剤を使う場所がありましたよね。☟☟☟
こんなこともあるのか~ピッコロ編~

もちろん!
ちょっとやそっとでは外れない
強力な接着剤ですので
正しく使えば外れませんよ♪

接着剤の使用は今までの
トランペットやホルンの分解とは
明らかに違う点ですね。

トランペットのベルについてはこちら☟☟☟
衝撃~らっぱの悲劇~

普通の調整では外しませんが
接着剤が劣化していたり
今回のような修理の時には
この部分まで外します。

ちなみにU字の反対部分は
溶接で付いているので
接着剤は使いませんし
修理で外すことはまずありません。

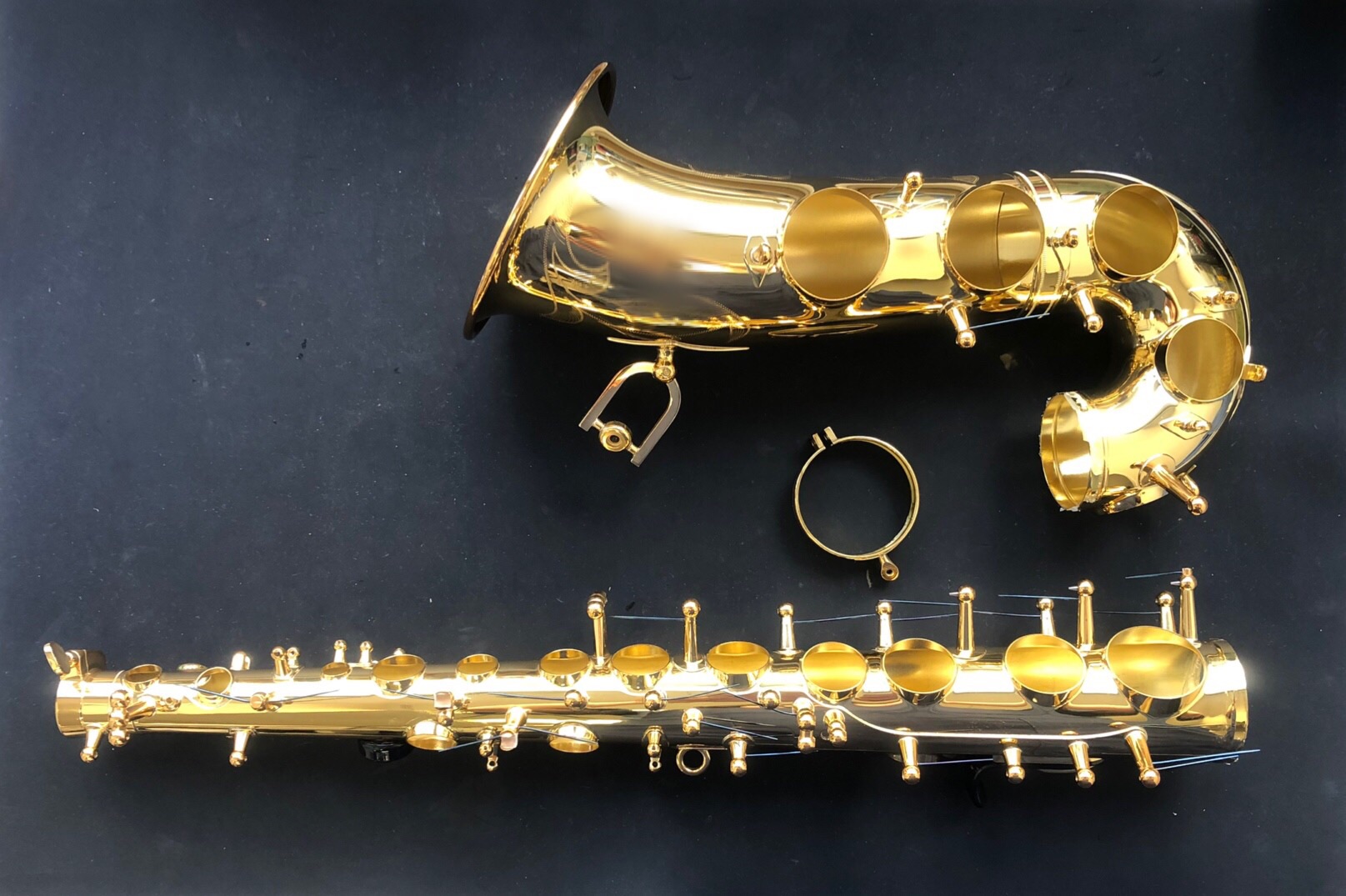

胴輪と接着剤を外すと

めちゃ軽!
サックスは金管楽器に比べて
金属が肉厚なのでこれくらい
軽くすることで作業できます。

それでは作業に入ります!

ベルふちよ、戻れ~

まずはベルふちのラインを
真っ直ぐにします。

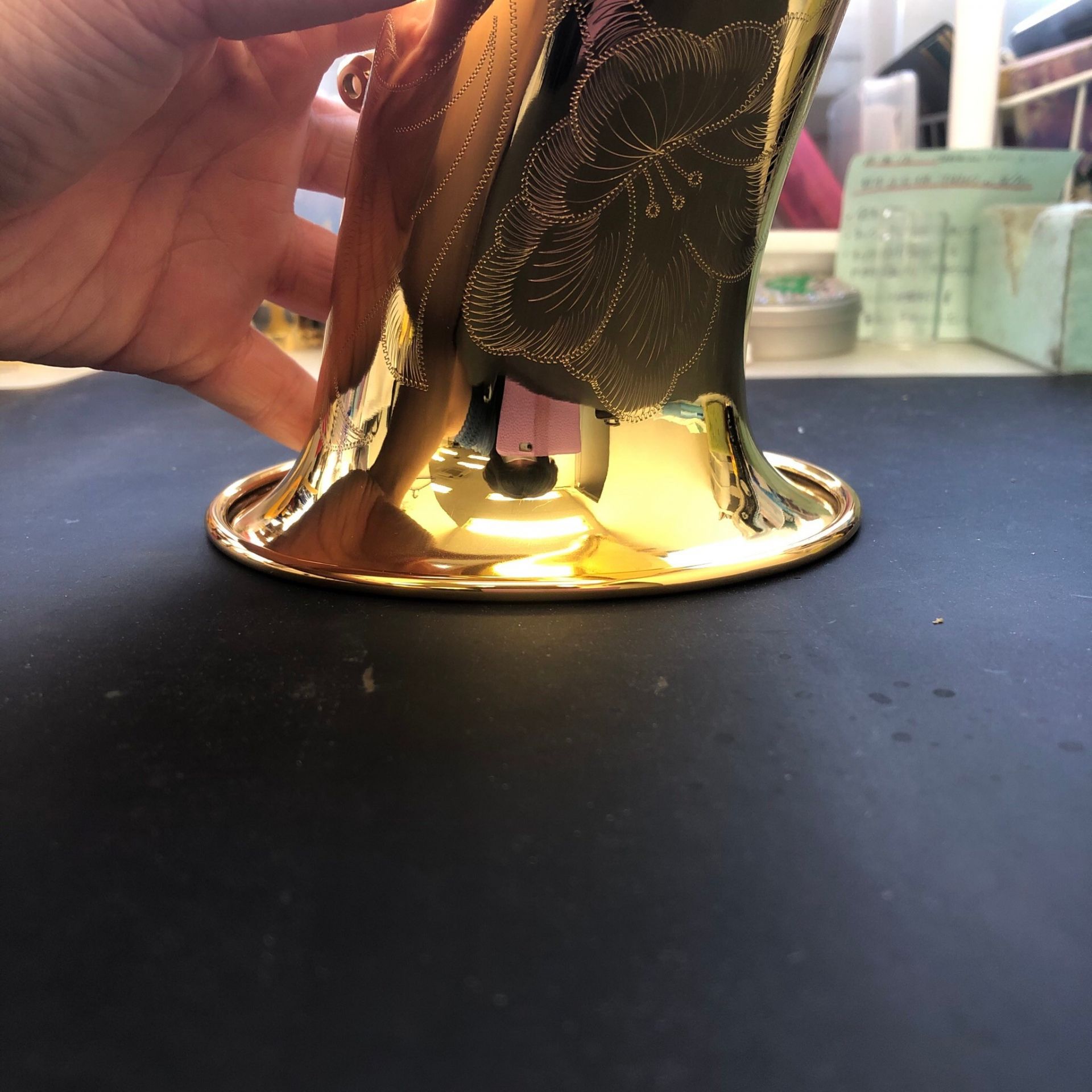

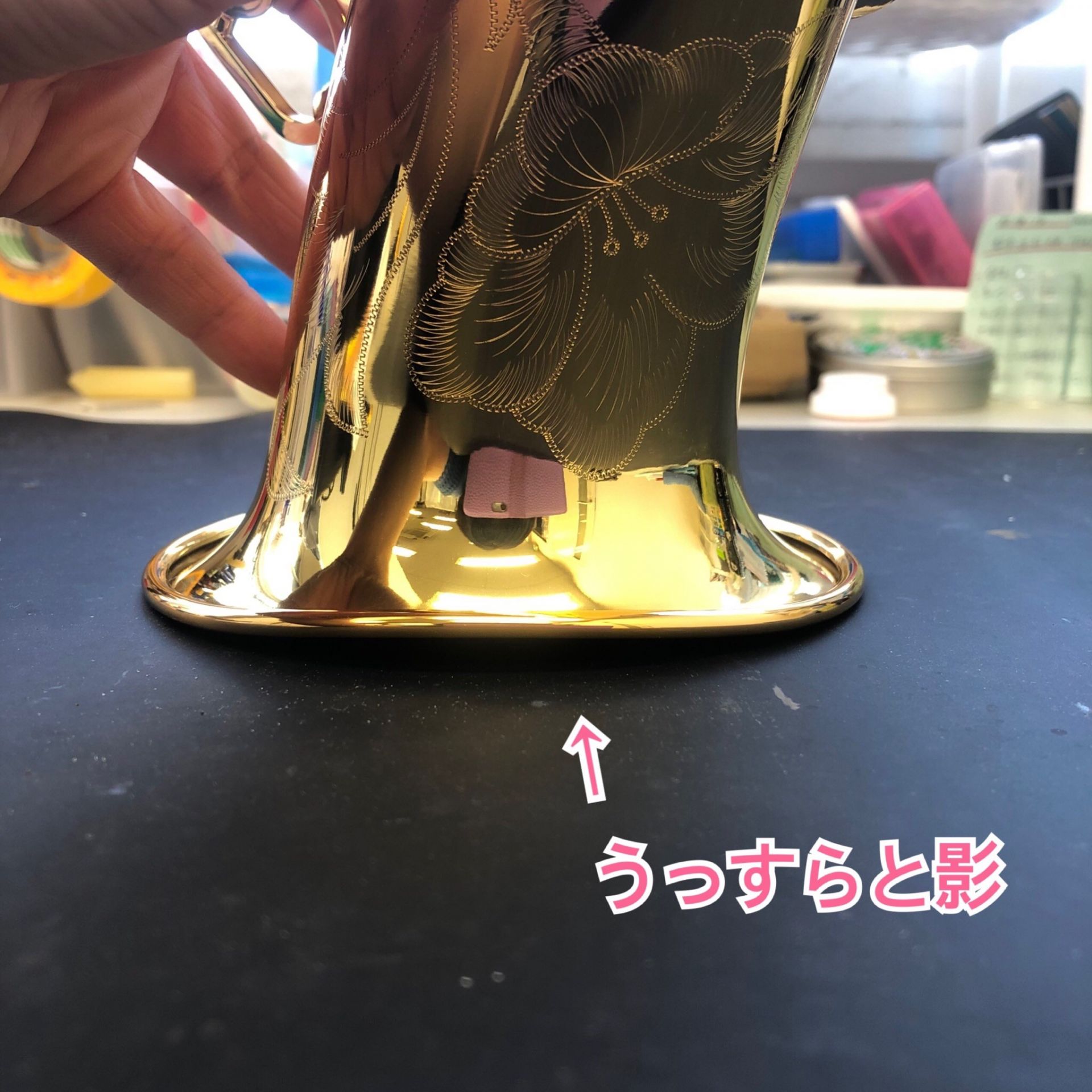

ベルふちを平らなものに当ててみると
めくれた部分が盛り上がっていて
机との間にすき間が見えますね。

これを元に戻します。

ものの数分でこんな感じ。

写真はマットの上ですが
作業は超平らな台の上で
きちんと確認してますよ。

水平から見ると良いですが
上から見ると紙を折ったように
折れ目に沿って角ばったエラが
残っています。

他の部分と同じように
キレイな曲線になるよう
角を均していきます。

※エラが残った様子は写真では
伝わりずらいです。ごめんなさい!

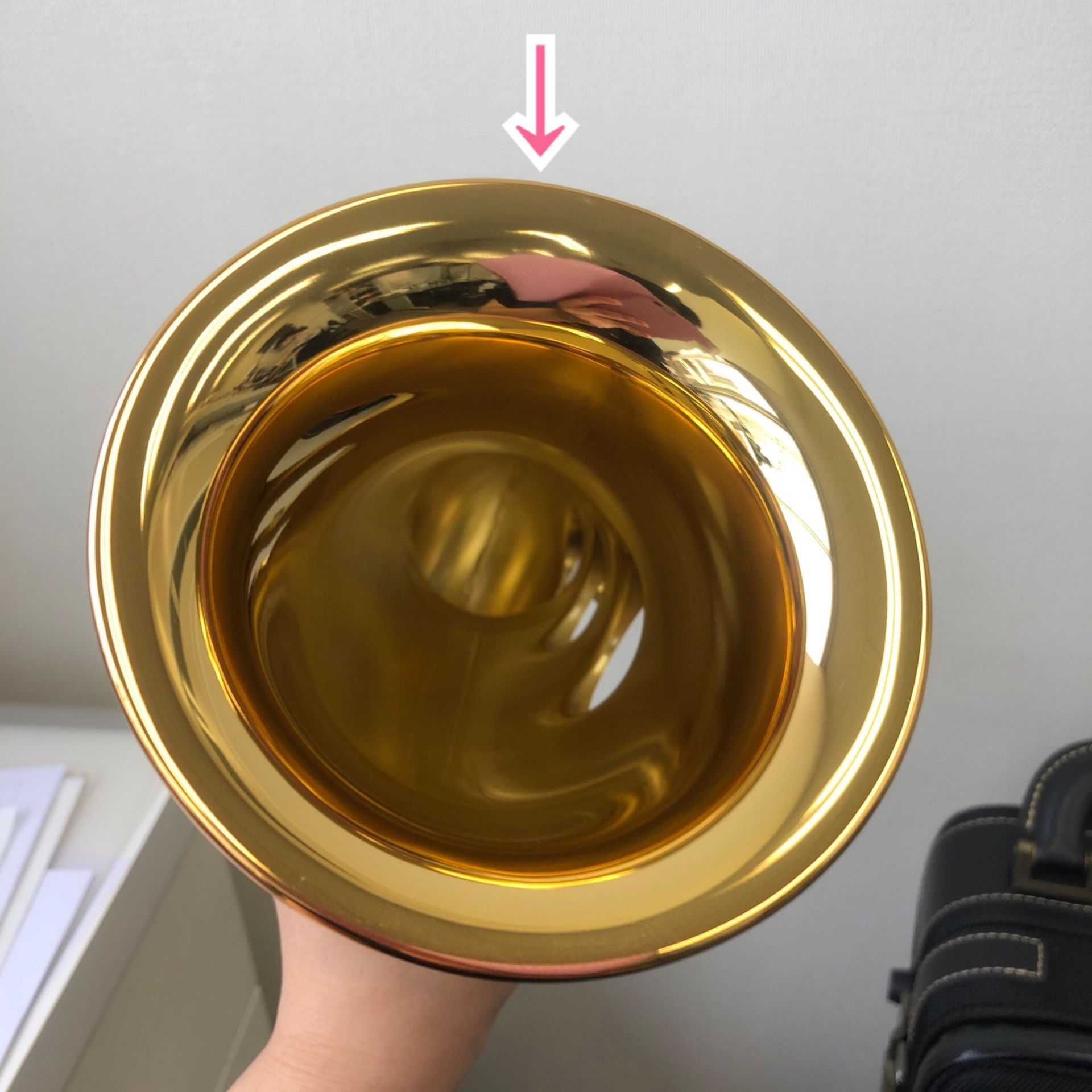

めくれよ、無かったことになれ~

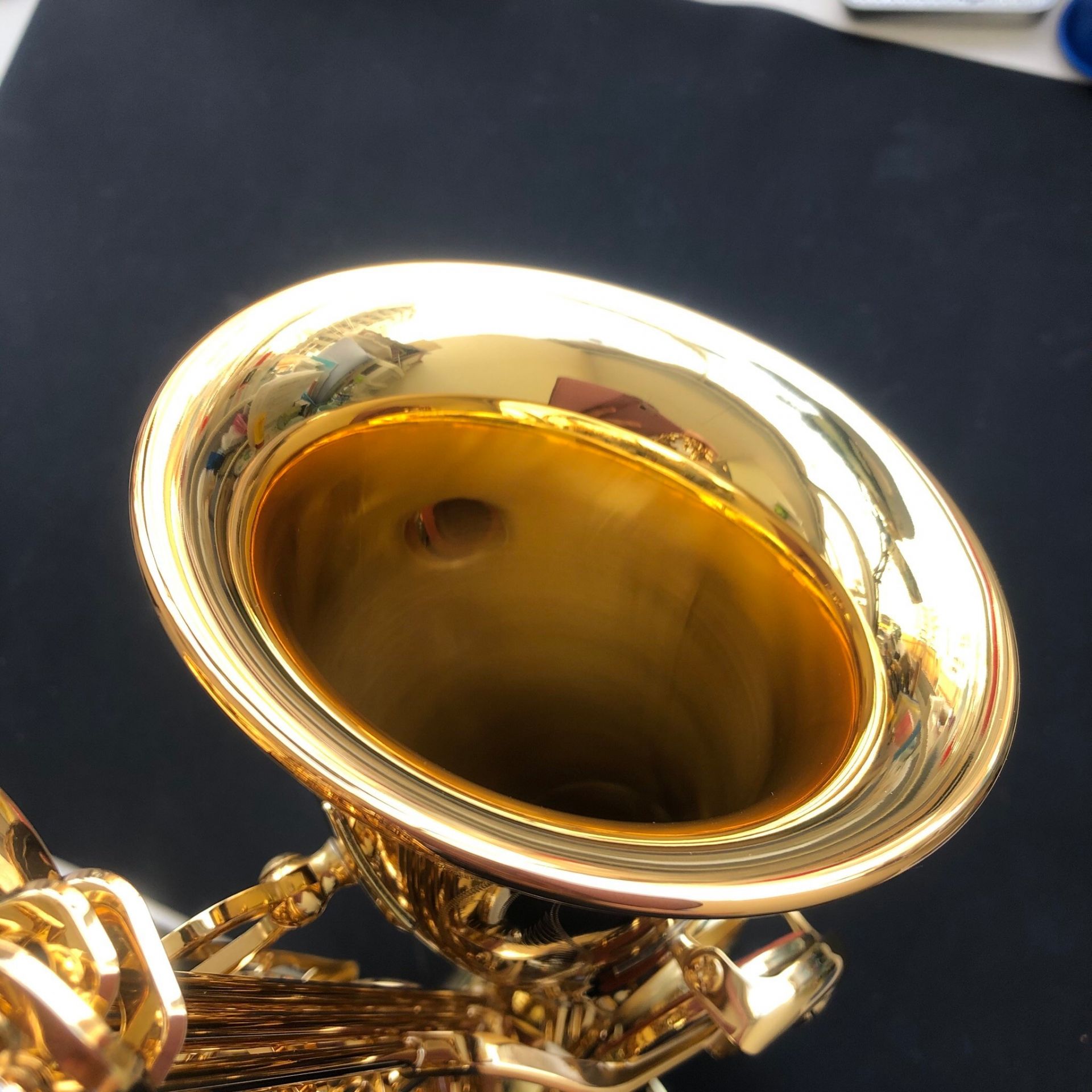

矢印の部分!エラを均して
キレイな曲線になるよう
作業した結果がこちらです!

ここまで出来たらベルを取り付けて
キィを組み付けます!

完成

キィを組み付けるのと同時に
傷んだタンポの交換や
他の調整も行います!

調整の様子はこちら☟☟☟
定期調整の大切さ
こんなこともあるのか~木管楽器編~

そして完了したのがこちら!
どーーーーん!

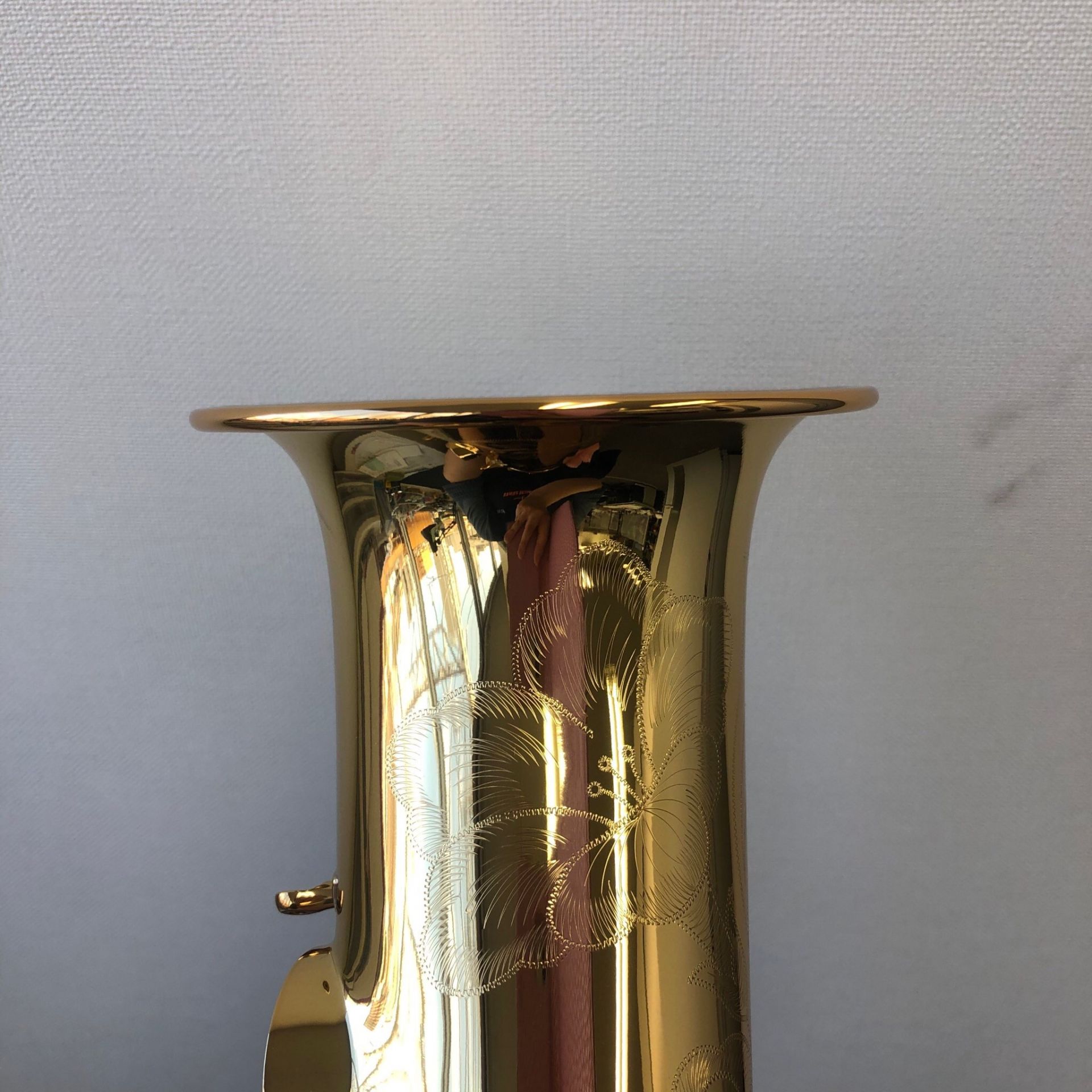

横から見ても

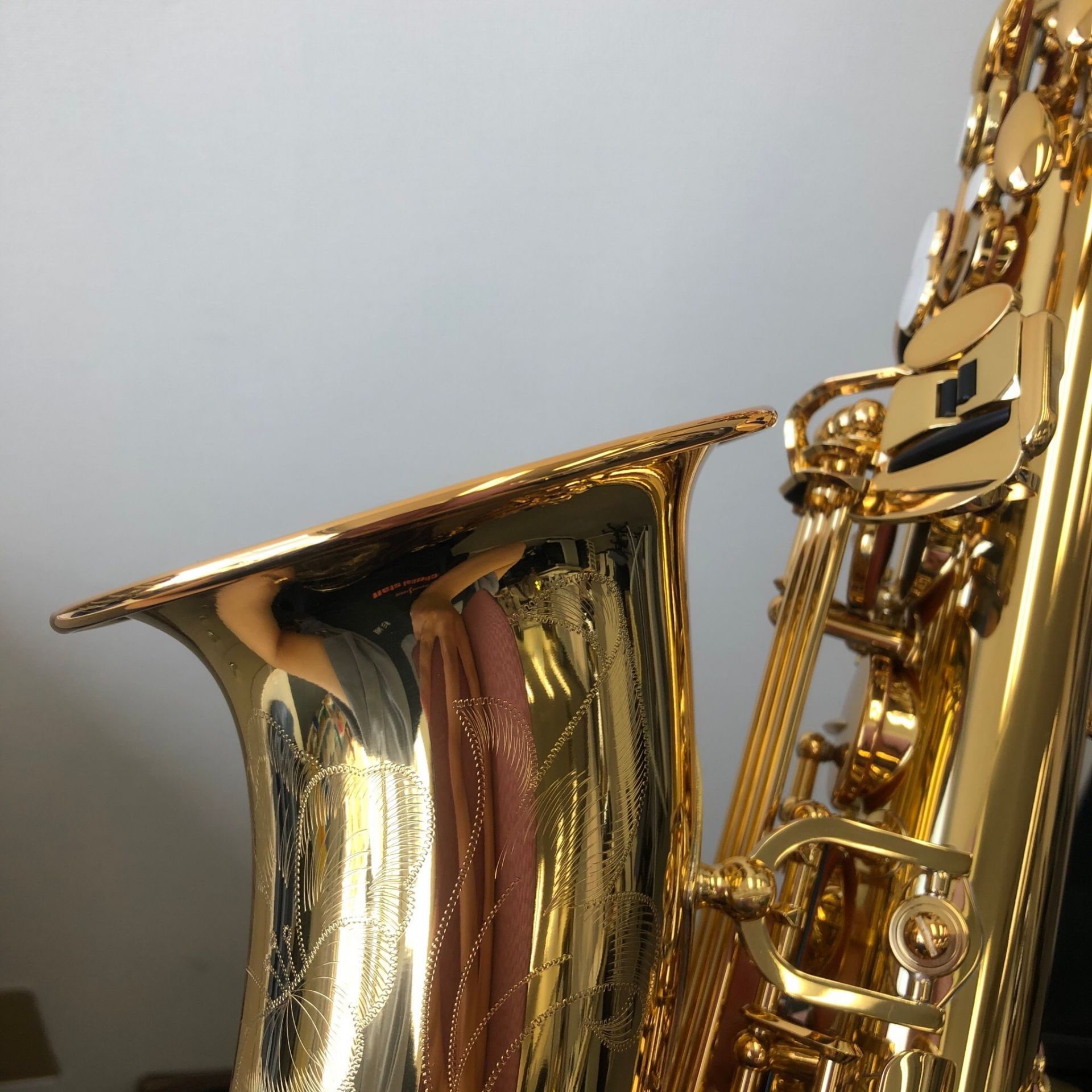

ふちを水平から見ても

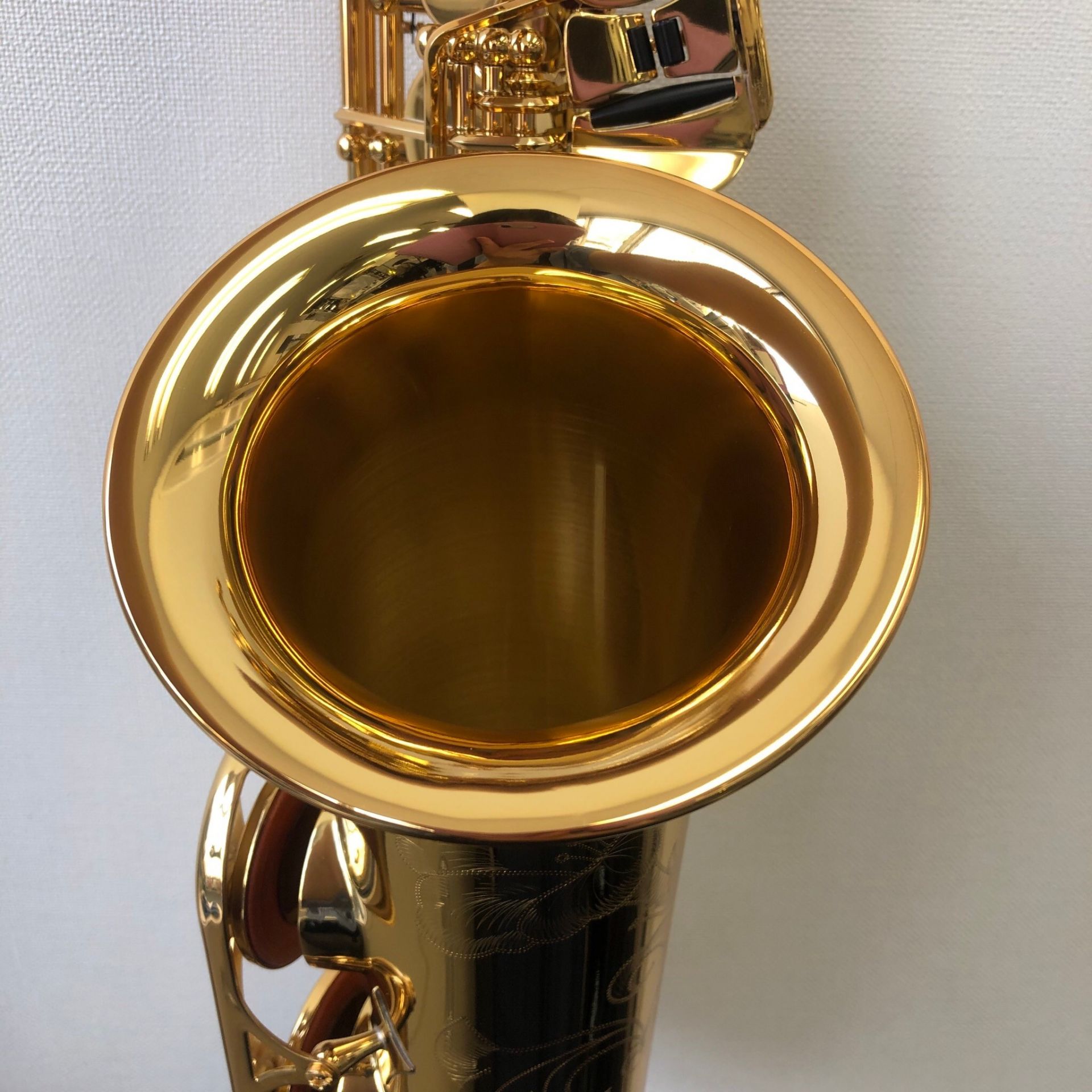

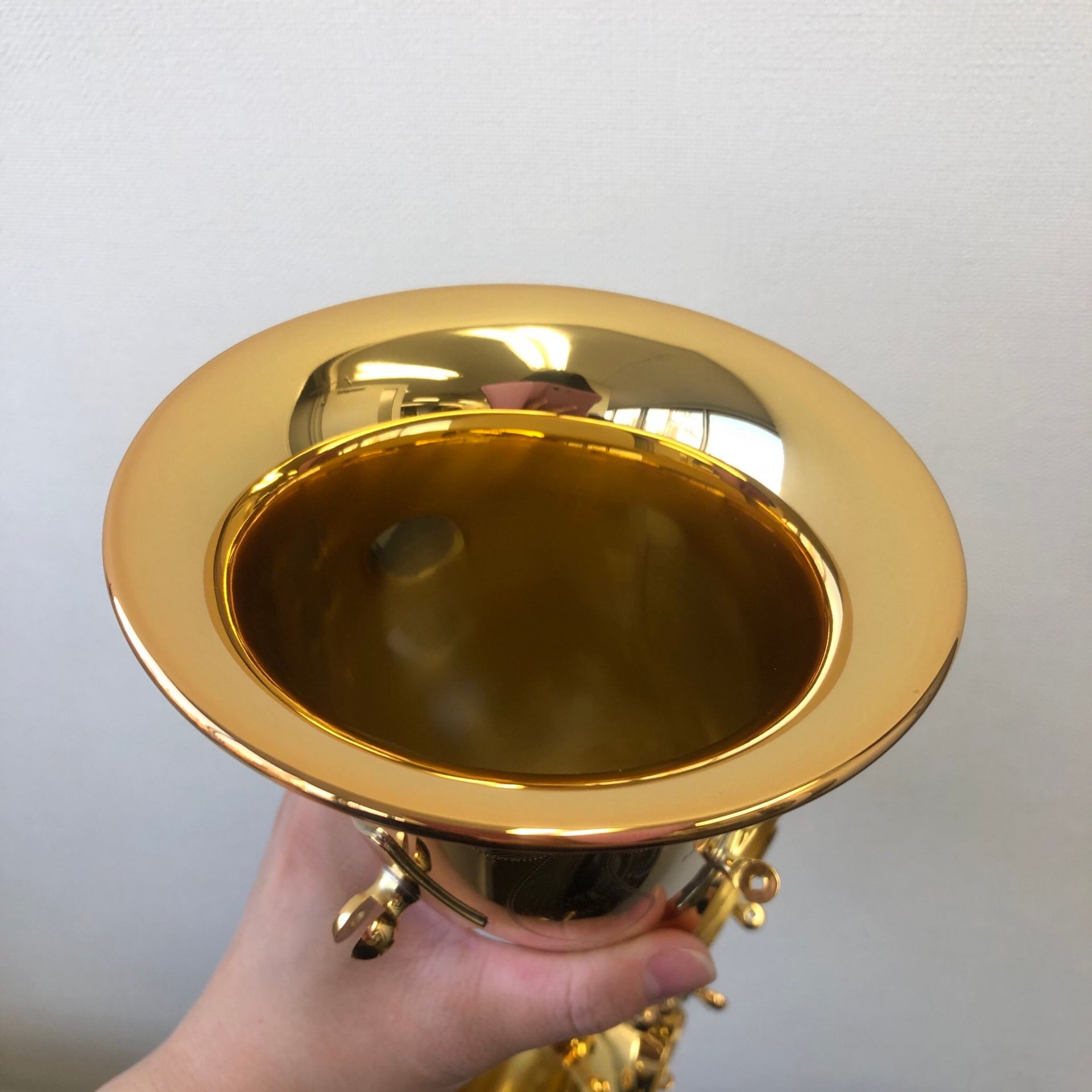

演奏者目線で見ても

いかがでしょうか?
すっかり元通りになりました!

※めくれた時の金属のくもりや
修正跡・僅かな歪みは残ります。

音が出れば良いってもんじゃない

皆さん楽器を落とした・ぶつけた
倒してしまったことはありますか?

また、「音が出るから大丈夫~」と
そのまま使い続けていませんか?
それ、楽器にはかなりの負担ですよ

楽器は柔らかい金属を使っているので
「こんなことで?」ってくらい
簡単に重症になります。
例えケースに入れていたとしても。

実際に、今回の楽器もベルふちがめくれた他にも
キィが曲がっていたり
動かない場所がいくつもありました。

アクシデントが起きた時には
ご自身で判断されず、必ずリペアマンに
状態を確認してもらいましょう。

楽器を預けてみて
何にも問題なければラッキー♪
不具合があれば見てもらって良かったー!
という感覚で利用して下さいね。


今回はベルふちめくれの他に
全体調整・タンポ交換・
キィ動作修正とベル脱着です。

修理・調整代 29,425円(税込・送料パーツ代別)
