新世代の小型デジタルコンソール YAMAHA TFシリーズ

記事中に掲載されている価格および仕様等は記事更新時点のものとなります。

© Shimamura Music. All Rights Reserved. 掲載されているコンテンツの商用目的での使用・転載を禁じます。

TF_series

YAMAHA(ヤマハ)社が革新的な操作性を提供する新世代の小型デジタルコンソール『TFシリーズ』を発表しました。

『TFシリーズ』はタッチパネルに最適化した直感的なユーザーインターフェースを核とする新開発の操作体系「TouchFlow Operation™」により、熟練のエンジニアからミキシングを学び始めたオペレーターまで、あらゆるユーザーに快適なオペレーションを提供します。ヤマハのハイエンドレコーディング機器で定評のあるD-PREマイクプリアンプを搭載し、プロフェッショナルな要求に応える音質のクオリティを実現、さらに、ライブレコーディングへの対応やiPadなどデジタルデバイスとの連携といった機能と拡張性を備え、小型デジタルミキサーの活躍するシーンをこれまで以上に大きく広げます。

141007_0005_1028_s


『TFシリーズ』主な特徴

  • 幅広い用途で活躍し、規模や目的に合わせて選べるラインアップ
  • タッチパネルに最適化した直感的なユーザーインターフェース「TouchFlow Operation™」
  • セットアップ/オペレーションをスムーズにする新機能群
  • マイクメーカーや数々のサウンドエンジニアとの協業による実用的なプリセットメモリー
  • 操作性や視認性を追求したハードウェア
  • コンソールとのシームレスな連携を実現する各種アプリケーション

幅広い用途で活躍し、規模や目的に合わせて選べるラインアップ

『TF シリーズ』には、アナログ入力数とフェーダー構成が異なる 3 モデルをラインアップしています。『TF5』はモノラル 32ch 入力、『TF3』はモノラル 24ch 入力、『TF1』はモノラル 16ch 入力構成で、それぞれにモノラル入力数+マスター1本のモーターフェーダーを備えています。

入力数やフェーダー数以外の基本仕様は 3 モデル共通で、アナログ入力のほか iPad/iPhone/USB ストレージデバイス/コンピューターなどからの再生音も入力ソースとして選択できます。出力は 16 のアナログ出力に加えて、USB ストレージデバイスへの 2 トラック録音や USB 接続によるコンピューターでのマルチトラックレコーディングにも対応します。

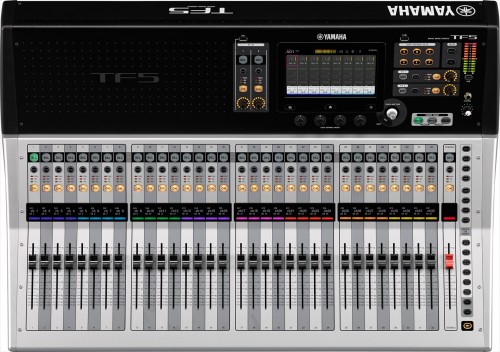

TF5

TF5_over

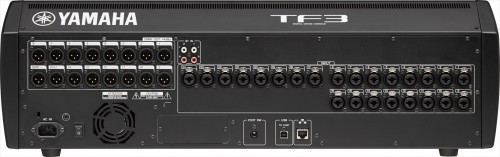

TF3_rear

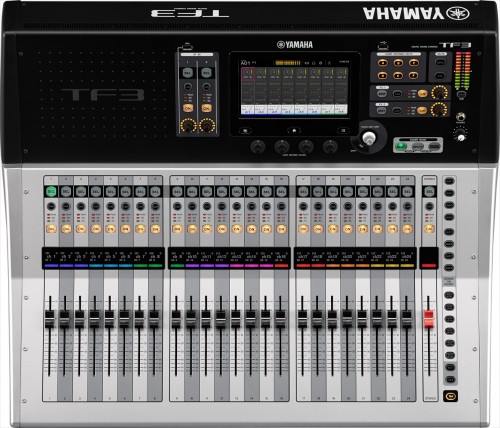

TF3

TF3_over

TF3_rear

TF1

TF1_over

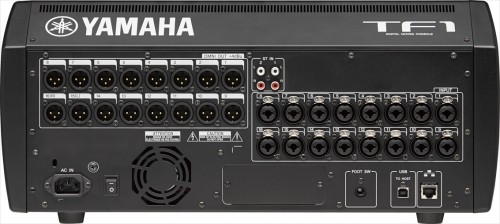

TF1_rear

音質にとって重要なプリアンプには、D-PRE マイクプリアンプを搭載し、プロフェッショナルな要求に応えるクオリティを実現しています。また、このプリアンプを含む全てのミキシングの設定をライブやイベントの演目に合わせて保存できるシーンメモリー機能を装備しており、設備からライブ SR までの幅広い用途で活躍します。

150209_0001

さらに、2016 年春に発売予定の Dante 対応 I/O ラック「Tio1608-D」と Dante 入出力カード「NY64-D」を使用すれば、重くてかさばるマルチケーブルを持ち運ぶ必要がない最大 48IN/24OUT のステージボックスシステムを構築できます。


タッチパネルに最適化した直感的なユーザーインターフェース「TouchFlow Operation™」

p06_a2_0313

p06_c_0313

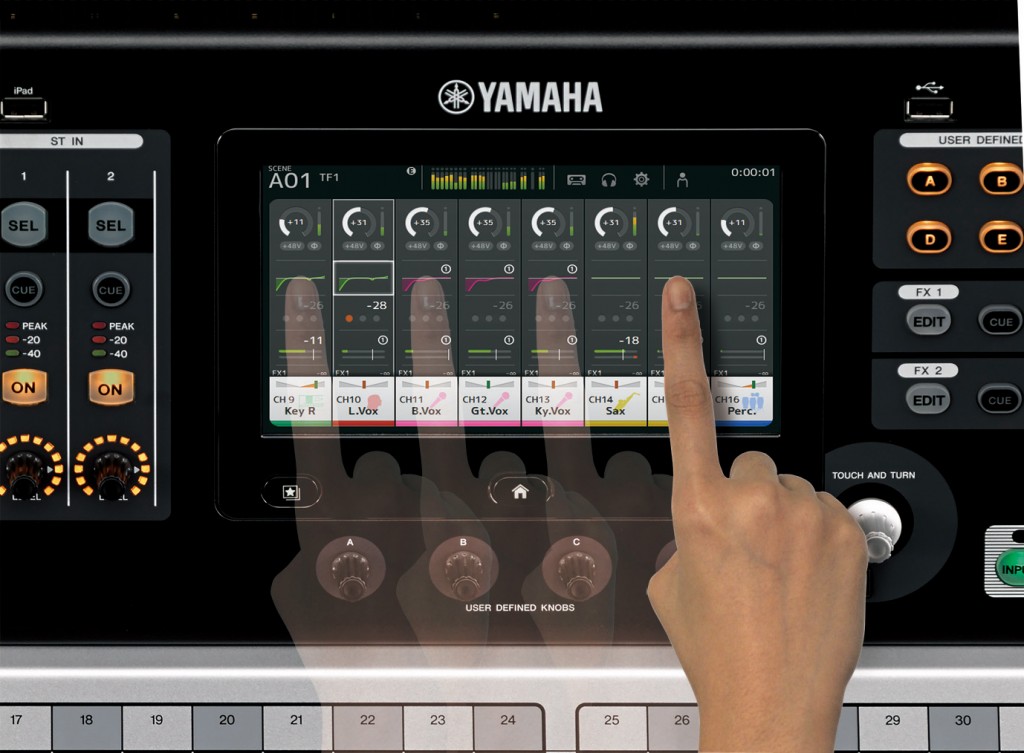

『TF シリーズ』では、これまでに培ったノウハウや多くのエンジニアの声を生かしながら、タッチパネルだけで直感的にほとんどのオペレーションを行うことができるユーザーインターフェースを新開発しました。デジタルコンソールを使ったことのある方だけでなく、現在アナログミキサーを使っている方、さらにミキサーを触ったことがない方も短時間で操作方法を習得でき、音を直接触る感覚で、素早く流れるようなスムーズなミキシングを行えます。もちろん従来通り、タッチパネル周辺に配置された TOUCH ANDTURN ノブ、User Defined Knobs 等の操作子による緻密な調整も可能です。


セットアップ/オペレーションをスムーズにする新機能群

150220_0008_02_0310

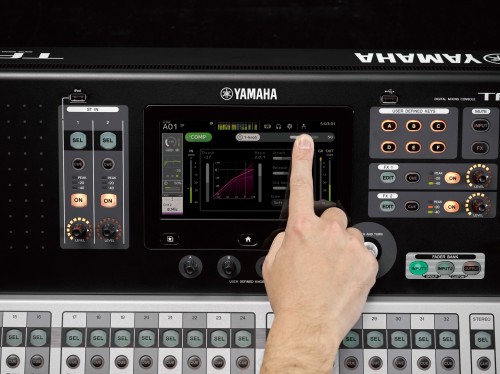

適切なゲイン調整や、コンプレッサー、イコライザーを使いこなした音作りを行うためには、豊富な知識と経験が求められます。『TF シリーズ』では、直感的なユーザーインターフェースに加えて、セットアップ・オペレーションをスムーズにする数々の新機能を搭載しました。「MGP シリーズ」「MG シリーズ」などで好評を得ている「1-knob COMP™」を『TF シリーズ』にも搭載しました。コンプレッサーの難しい動作原理を覚える必要はなく、1 つのノブを操作するだけで最適なコンプレッション効果を得ることができます。

また、「1-knob COMP」の簡便さをイコライザーにまで拡張した「1-knob EQ™」を新たに搭載しました。あらかじめ定められた特性の深度をコントロールできる「Intensity モード」に加え、インプットチャンネルにはボーカルに最適で明瞭な声を簡単に実現する「Vocal モード」、アウトプットチャンネルには最適な音質を保ちながらスピーカーやインイヤーモニターの音圧レベルを稼ぐことができる「Loudness モード」を搭載しています。さらに、各入力信号のゲインを適正に調整し、正確かつ迅速にシステムのゲインレベルを最適化できる新機能「GainFinder™」を搭載しました。ユーザーは、レベルメーター中央の緑のインジケーターができるだけ長い時間点灯するように調整するだけです。これらは、通常の画面に切り替えて従来通りの詳細な調整を行うことも可能です。


マイクメーカーや数々のサウンドエンジニアとの協業による実用的なプリセットメモリー

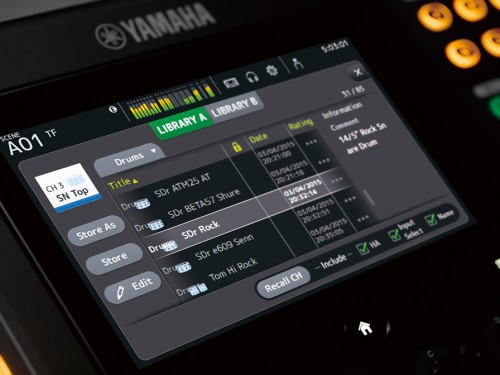

ミキシングの設定の全てを記憶させておくことができるシーンメモリーに加え、Audio-Technica、Sennheiser、Shure といったマイクメーカーや数々のサウンドエンジニアと協業し、数々のマイクや楽器、スピーカーシステム、インイヤーモニターを使用する際に即戦力として使えるプリセット、「QuickPro Presets™」を作成し搭載しました。出力系のプリセットは空間の大きさに合わせたバリエーションも揃えており、これらを選ぶだけでシステムの最適な設定が完成します。「1-knob COMP」「1-knob EQ」と合わせて使うことで、プリセットの設定を生かしたスムーズなオペレーションが可能となり、セットアップの時間を劇的に短縮します。

141007_0018_ss0309



操作性や視認性を追求したハードウェア

ハードウェアの随所に優れた操作性を実現するための工夫を盛り込んでいます。フィット感に優れたフェーダー、ノブ、ボタン類。視認性を高め快適なオペレーションを実現するチャンネルネーム・カラー。高い視認性と優れた反応速度を誇り素早い操作を可能にするマルチタッチ対応のタッチパネル。これらのコンポーネントは、それぞれの機能へスムーズにアクセスし、視認性や操作性を最大化できるよう最適な位置と角度でレイアウトしており、操作性の向上、ワークフローの改善に大きく貢献します。



コンソールとのシームレスな連携を実現する各種アプリケーション

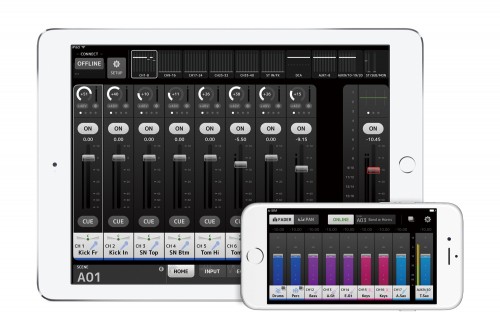

『TF シリーズ』では、3 つの専用アプリケーション、「TF Editor」「TF StageMix」「MonitorMix」を用意しています。いずれもコンソール本体とシームレスに連携し、どのデバイスを使用しても同じ感覚で操作できるように開発・デザインされたユーザーインターフェースが特長です。「TF Editor」は、本体がなくても『TF シリーズ』のほとんどの操作が可能な PC/Mac 用アプリケーションです。各種パラメーターの編集だけでなく、シーンデータ、プリセットの管理、キーボードによるチャンネルネーム入力などの機能を備え、時間や場所を問わずオフラインでの事前準備を効率良く行えます。

iPadAir_2_H_Slvr_iPhone_6_V_Slvr_sRGB_1014_s

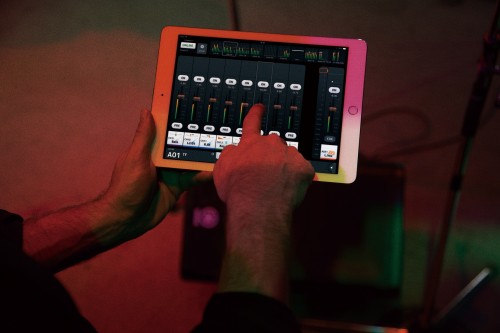

「TF Editor」は、コンソールとつないで本体の拡張画面として使用することも可能で、Wi-Fi を使えばリモートミキシングを行うこともできます。「TF StageMix」は、『TFシリーズ』のワイヤレスコントロールを可能にするiPad用アプリケーションです。客席やモニタースピーカー前などのリスニングポジションで音を聴きながらリモートミックスを行なったり、コンソールの近くに置いて本体のユーザーインターフェースの拡張として使用することも可能です。「MonitorMix」は、『TF シリーズ』の Aux ミックスをワイヤレスでコントロールできる iPhone / iPod Touch用アプリケーションです。最大 10 台まで同時に使用することができ、各演奏者が手元で自分のモニターミックスを作ることが可能となります。これらのアプリケーションにより、ミキシングエンジニア、オペレーター、演奏者のいずれにとっても、『TF シリーズ』を便利に使用することができる環境を提供します。

150225_0015_s_03_MW


主な仕様

一般仕様

  • フェーダー構成
    • TF5: 32 チャンネル + 1 マスター
    • TF3: 24 チャンネル + 1 マスター
    • TF1: 16 チャンネル + 1 マスター
  • ミキシングキャパシティ
    • インプットチャンネル
      • TF5: 48 (40 モノラル + 2 ステレオ + 2 リターン)
      • TF3: 48 (40 モノラル + 2 ステレオ + 2 リターン)
      • TF1: 40 (32 モノラル + 2 ステレオ + 2 リターン)
    • メインバス:STEREO + SUB
    • AUX バス:20 (8 モノラル + 6 ステレオ)
    • Groups:8 DCA グループ
  • I/O 端子
    • 入力端子
      • TF5: 32 マイク/ライン (XLR/TRS コンボ) + 2 ステレオライン (RCA ピン)
      • TF3: 24 マイク/ライン (XLR/TRS コンボ) + 2 ステレオライン (RCA ピン)
      • TF1: 16 マイク/ライン (XLR/TRS コンボ) + 2 ステレオライン (RCA ピン)
    • 出力端子 16 (XLR)
    • 拡張スロット 1(NY64-D 専用)
  • シグナルプロセッサー:8 エフェクト + 10 GEQ
  • 録音/再生機能
    • PC/Mac(USB2.0)
      • 録音:34 トラック
      • 再生:34 トラック
    • USB ストレージデバイス
      • 録音:2 トラック(USB ハードディスク/SSD)
      • 再生:2 トラック(USB ハードディスク/SSD/フラッシュメモリ)
  • サンプリング周波数:内部クロック 48kHz
  • シグナルディレイ: Less than 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz
  • フェーダー:100 mm motorized, Resolution = 10-bit,+10 dB to –138 dB, –∞ dB all faders
  • 周波数特性:+0.5, –1.5 dB 20 Hz–20 kHz,refer to +4 dBu output @1kHz, INPUT to OMNI OUT
  • 全高調波歪率 *2:Less than 0.05% 20 Hz–20 kHz @+4 dBu into 600 Ω,INPUT to OMNI OUT, Input Gain=Min.
  • ハム&ノイズ *3:–128 dBu typ., Equivalent Input Noise, Input Gain=Max.,–85 dBu, Residual output noise, ST master off
  • ダイナミックレンジ:110 dB typ., DA Converter,107 dB typ., INPUT to OMNI OUT, Input Gain=Min.
  • クロストーク@1kHz:–100 dB*1, adjacent INPUT/OMNI OUT channels, Input Gain=Min.
  • 寸法 (W×H×D), 質量
    • TF5: 866 mm × 225 mm × 599 mm、20.0 kg
    • TF3: 716 mm × 225 mm × 599 mm、17.0 kg
    • TF1: 510 mm × 225 mm × 599 mm、13.5 kg
  • 消費電力:TF5: 120W TF3: 110W TF1: 100W
  • 電源条件:AC100V 50/60Hz
  • 温度範囲:動作温度範囲:0-40°C 保管温度範囲:‒20-60°C
  • 付属品:クイックガイド、 電源コード、Cubase AI ダウンロードコード
  • 別売オプション:ラックマウントキット RK5014 (TF1 のみ)、Dante 入出力カード NY64-D、フットスイッチ FC5

*1 クロストークの測定には 22kHz, -30dB/Oct のフィルターを用いています。

*2 全高調波歪率の測定は 80kHz, -18dB/Oct のフィルターを用いています。

*3 ハム&ノイズレベルの測定には A-Weight フィルターを用いています。

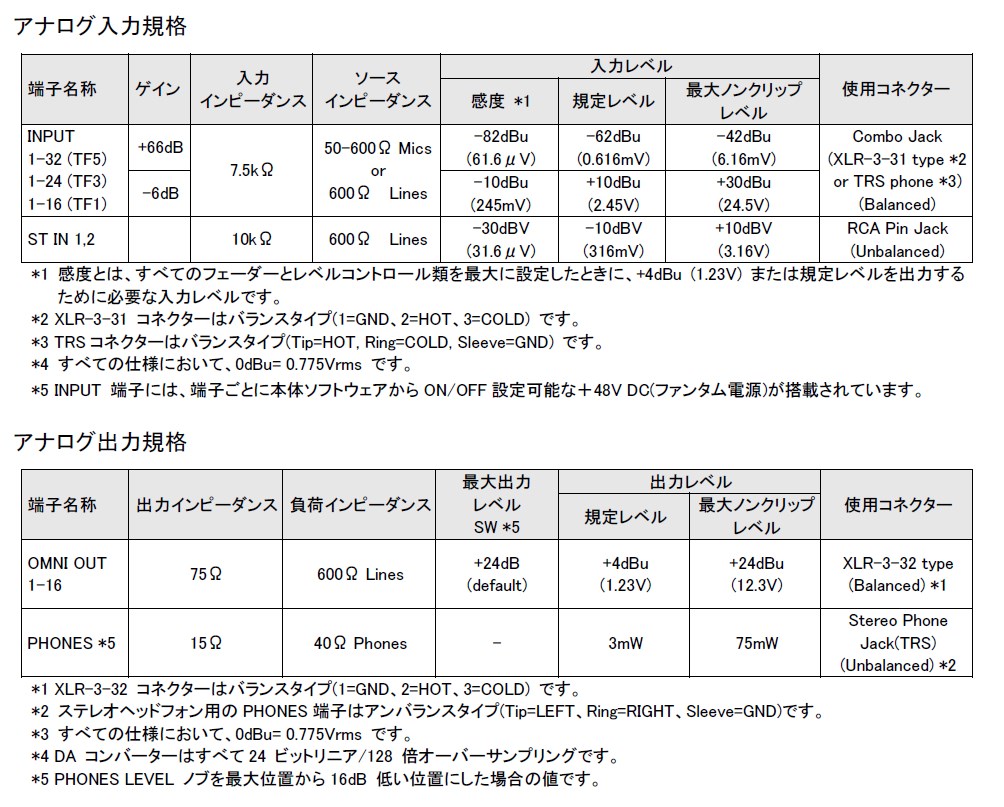

0001

0002

発売日

2015年5月22日

販売価格

TF5
(税抜)¥500,000 (税込 ¥540,000) 価格改定(2019年7月1日~):(税抜)¥350,000 (税込 ¥378,000)
JANコード:4957812560283


この商品をオンラインストアで購入するこの商品を展示している店舗


TF3
(税抜)¥430,000 (税込 ¥464,400) 価格改定(2019年7月1日~):(税抜)¥300,000 (税込 ¥324,000)
JANコード:4957812560306


この商品をオンラインストアで購入するこの商品を展示している店舗


TF1
(税抜)¥350,000 (税込 ¥378,000) 価格改定(2019年7月1日~):(税抜)¥250,000 (税込 ¥270,000)
JANコード:4957812560375


この商品をオンラインストアで購入するこの商品を展示している店舗
