Roland ( ローランド )がHDMI 8 入力／3 出力のHDビデオスイッチャー「V-8HD」を発売します。

V-8HDはコンパクトなサイズながら HDMI 8 入力／3 出力に対応。

スチル・メモリーやシーン・メモリーを使い、多彩かつクリエイティブなライブ・イベントが演出可能なHDビデオスイッチャーです。映像、音声の切り替えだけでなく、ピクチャー・イン・ピクチャーやテロップなどの合成も 1 台でできるオールイン・ワン設計で、カメラや PC、タブレットなど多種多様な HDMI デバイスと効率的なワークフローを実現します。

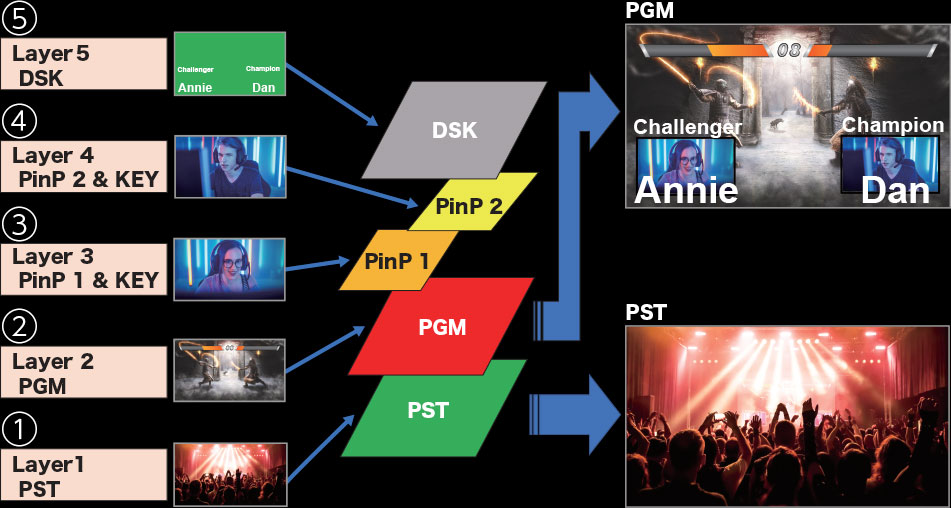

映像合成（ 5 レイヤー）と多彩な映像エフェクト

場所を選ばない小型、軽量、外部電源対応

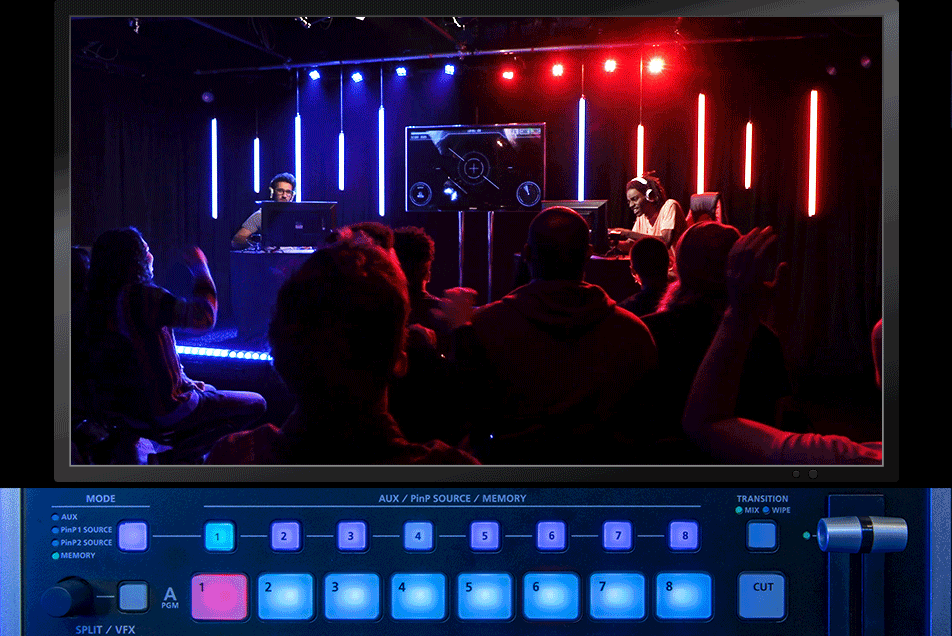

シームレスに呼び出しできるプリセット・メモリー機能

HDMI 出力 3 系統はプログラム、プレビュー、AUX、マルチ・ビューの 4 バス構成。メイン・スクリーンへのプログラム出力だけでなく、録画用、出演者への確認用など、用途に応じて異なる映像の出力を設定できます。

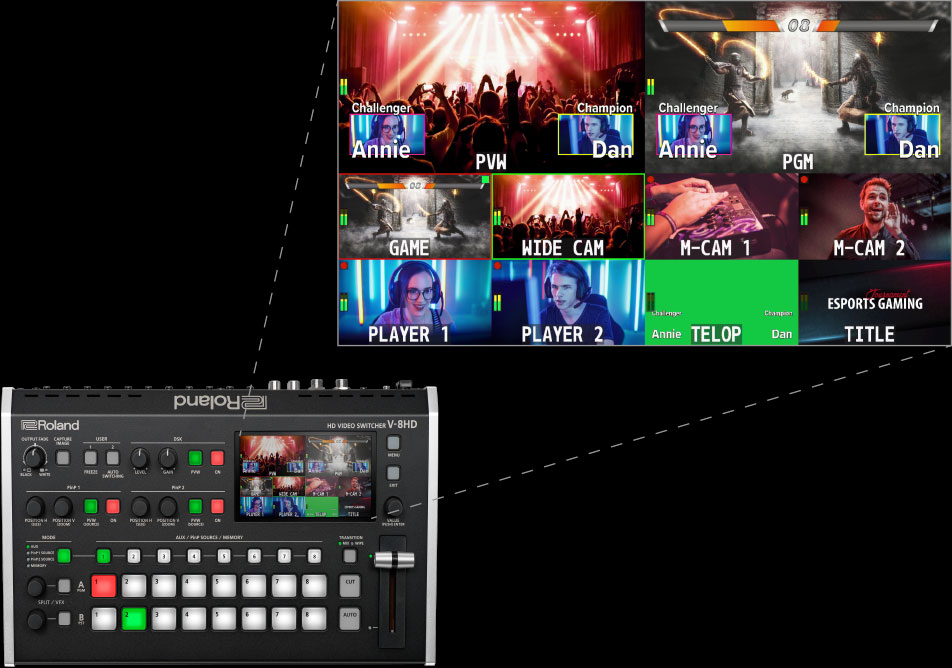

マルチビュー用ディスプレイ内蔵

シーン毎に選べるエフェクト・プリセット

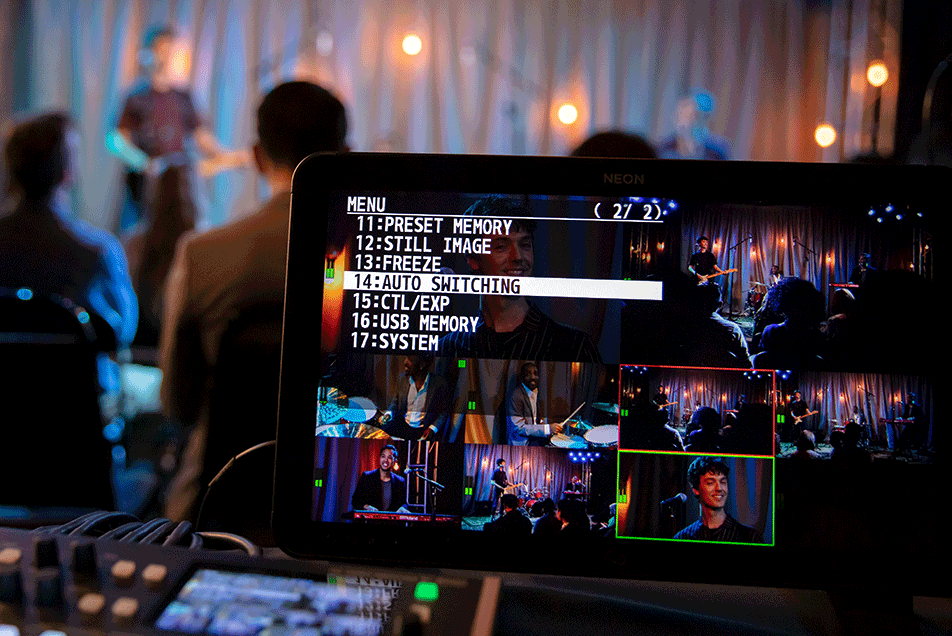

オート・スイッチング機能

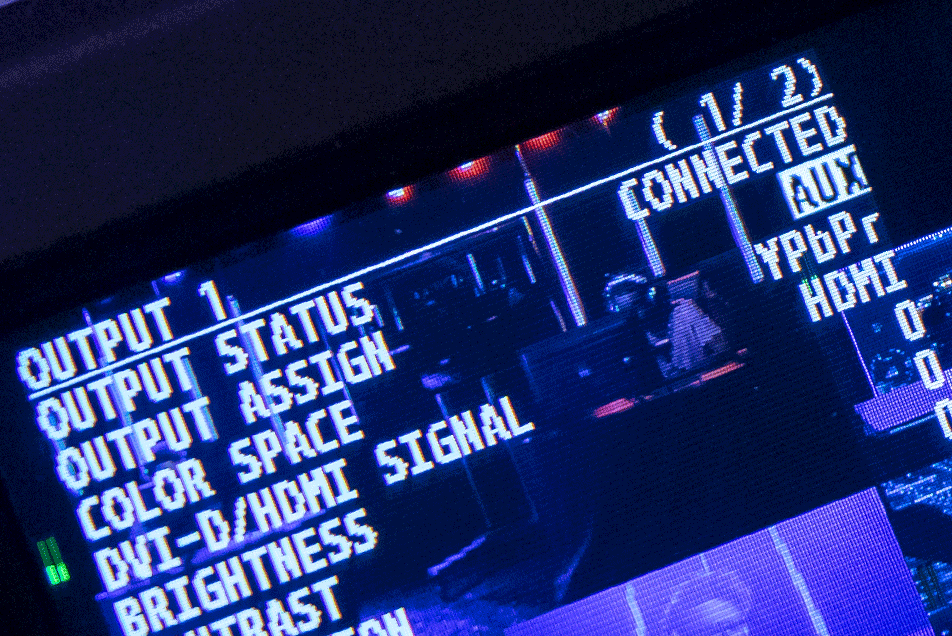

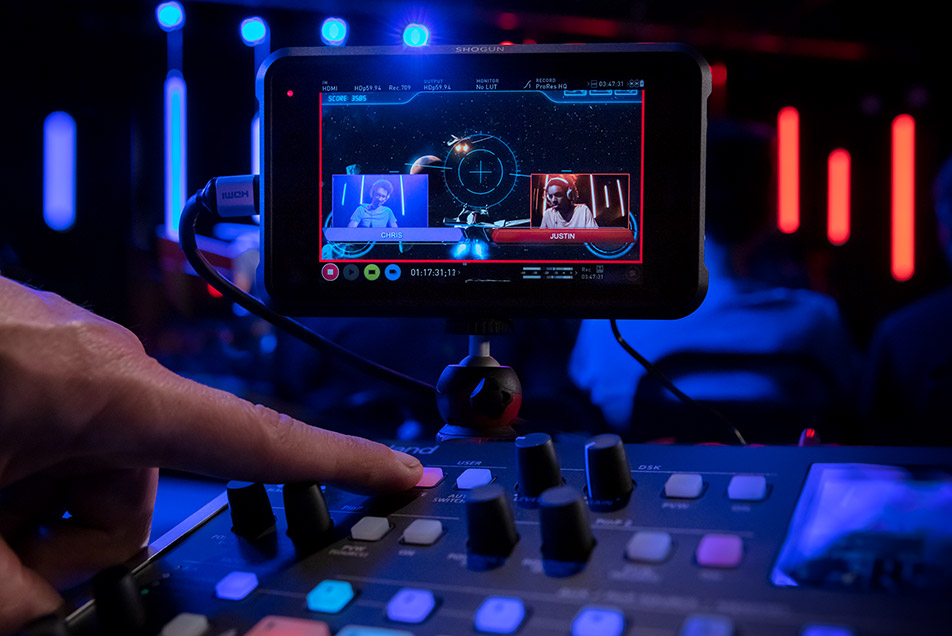

HDMI 機器との連携機能

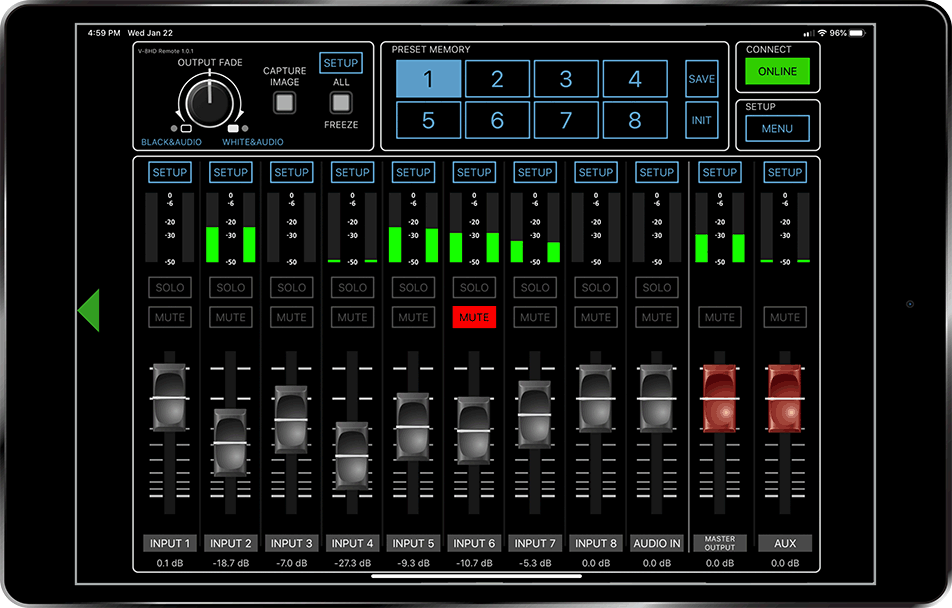

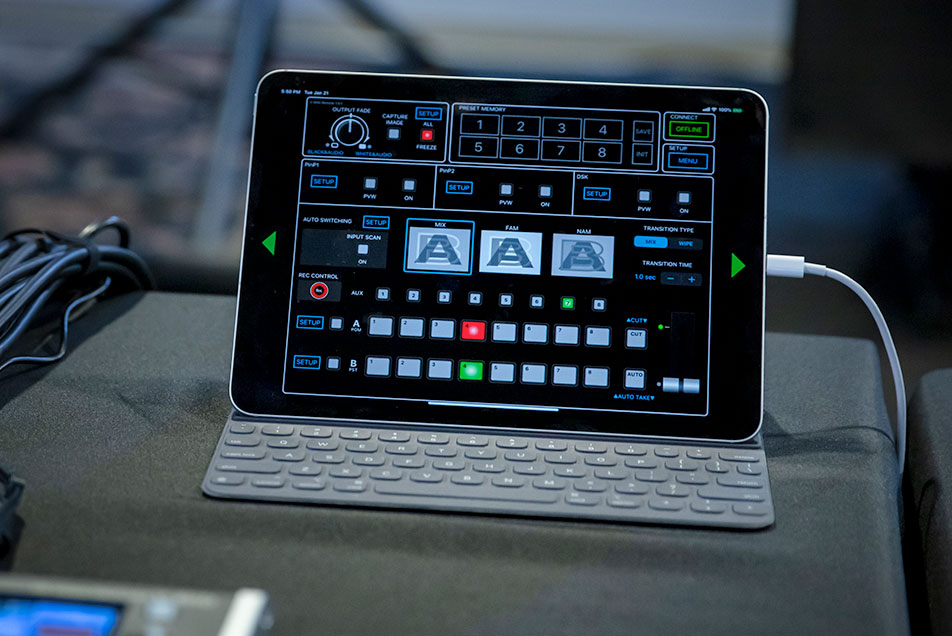

iPad によるリモート・コントロール

フットスイッチを使った操作

特長

HDMI 入力 8 系統、出力 3 系統、4 バスによる映像・音声処理
PinP やキー合成、テロップなど最大 5 レイヤーを使った画面演出が可能
映像・音声を一括管理できる視認性の高いマルチビュー用ディスプレイ内蔵
本体に静止画を最大 8 枚まで内蔵可能（不揮発メモリー）
イベント進行を妨げないシームレスな画面、設定呼び出しができるプリセット・メモリー機能
REC ステータス / REC コントロール機能による他社機器との連携

仕様

映像
映像処理：4：2：2（Y/Pb/Pr）、8ビット
入力端子
- INPUT 1～6：HDMI タイプ A x6
  - ※HDCP対応
- INPUT 7～8：HDMI タイプA x2
  - ※HDCP対応
  - ※マルチフォーマット対応
出力端子
- OUTPUT 1～3：HDMI タイプ A x3
- ※HDCP対応
入力映像フォーマット
- INPUT 1～6：
  - 720/59.94p ※1、※3
  - 720/50p ※1、※4
  - 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p ※2、※3
  - 1080/50i, 1080/50p, 1080/25p ※2、※4
  - 1080/23.98p, 1080/24p ※2
  - ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
  - ※1 システム・フォーマット 720p 設定時
  - ※2 システム・フォーマット 1080i または 1080p 設定時
  - ※3 フレーム・レート 59.94Hz 設定時
  - ※4 フレーム・レート 50Hz 設定時
- INPUT 7～8：
  - 480/59.94i、480/59.94p、720/59.94p、1080/59.94i、1080/59.94p、
  - 1080/60p、1080/29.97p、1080/30p ※1
  - 576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2
  - 1080/23.98p、1080/24p
  - VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）
  - WXGA（1280×800/60Hz）、SXGA（1280×1024/60Hz）
  - FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz）
  - UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）
  - ※リフレッシュ・レートは、各解像度の最大値です。
  - ※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠
  - ※1920×1200/60Hz：Reduced blanking
  - ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
  - ※1 フレーム・レート 59.94Hz 設定時
  - ※2 フレーム・レート 50H z設定時
- 静止画（Still Image）：
  - Bitmap File（.bmp）最大 1920×1080、24 ビットカラー、無圧縮
  - PNG File（.png）最大 1920×1080、24 ビットカラー
  - ※最大 8 枚まで内蔵不揮発メモリーに記憶可能
  - ※PNG α チャンネルは非対応です。
出力映像フォーマット
- OUTPUT 1～2：
  - 720/59.94p ※1、※4
  - 720/50p ※1、※5
  - 1080/59.94i ※2、※4
  - 1080/50i ※2、※5
  - 1080/59.94p ※3、※4
  - 1080/50p ※3、※5
  - ※1 システム・フォーマット 720p 設定時
  - ※2 システム・フォーマット 1080i 設定時
  - ※3 システム・フォーマット 1080p 設定時
  - ※4 フレーム・レート 59.94Hz 設定時
  - ※5 フレーム・レート 50Hz 設定時
- OUTPUT 3：
  - 1080/59.94p ※1
  - 1080/50p ※2
  - ※1 フレーム・レート 59.94 Hz設定時
  - ※2 フレーム・レート 50Hz 設定時
映像エフェクト
- 切り替え：カット、ミックス（ディゾルブ／FAM／NAM）、ワイプ（8種類）
- 合成：ピクチャー・イン・ピクチャー×2（四角型、丸型、菱型）、スプリット（2種）、キー×2（ルミナンス・キー、クロマ・キー）、DSK（ルミナンス・キー、クロマ・キー）
- その他：左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード（音声、映像：白または黒）、テスト・パターン出力
音声
- 音声処理：サンプリング・レート：24 ビット／48 kHz
- 音声フォーマット：リニア PCM、24 ビット／48kHz、2ch
- 入力端子
  - INPUT 1～2：HDMI タイプ A x8
  - AUDIO IN：RCA ピン・タイプ
- 出力端子
  - OUTPUT 1～3：HDMI タイプ A x3
  - AUDIO OUT：RCA ピン・タイプ
  - PHONES：ステレオ・ミニ・タイプ
- 規定入力レベル：AUDIO IN：-10dBu（最大入力レベル：+8dBu）
- 入力インピーダンス：AUDIO IN：38kΩ
- 規定出力レベル
  - AUDIO OUT：-10dBu（最大出力レベル：+8dBu）
  - PHONES：92mW＋92mW（32Ω負荷時）
- 出力インピーダンス
  - AUDIO OUT：1kΩ
  - PHONES：10Ω
- オーディオ・エフェクト
  - ディレイ、ハイ・パス・フィルター、コンプレッサー、ノイズゲート、イコライザー、マルチバンド・コンプレッサー、リミッター、テスト・トーン出力
その他
- その他の端子
  - USB MEMORY：USB A タイプ（USB メモリー用）
  - REMOTE：USB B タイプ（iPad を接続してのリモート用）
  - CTL/EXP x2：TRS 標準タイプ（フットスイッチ、エクスプレッション・ペダルを接続してのリモート用）
- その他機能
  - プリセット・メモリー（8 個）
  - パネル・ロック機能
  - EDID エミュレーター
  - オート・スイッチング
  - オート・インプット・ディテクト
- ディスプレイ：4.3 インチ TFT カラー LCD：480×272 ドット
- 電源：ACアダプター
- 消費電流：3.3A
- 消費電力：39.6 W
- 外形寸法：317（幅）×193（奥行）×70（高さ）mm
- 質量：2.0 kg（ACアダプターを除く）
- 付属品
  - 取扱説明書
  - ACアダプター
  - 電源コード
