皆さんこんにちは。

陳(ジン)です~!

2019年も宜しくお願いします。

私はより皆さんに感動を与えられるリペアマンになるように

今年も頑張ります。

今回の内容は工房の修理ではありませんが、

皆さんがシールドを使って練習やライブをする際、一番困ったシチュエーションは...

シールドの断線、又は壊れだと思います。

私も最近シールドプラグ本体が壊れたので、

自分のシールドを直しながらシールドプラグの交換方法を紹介しようと思います。

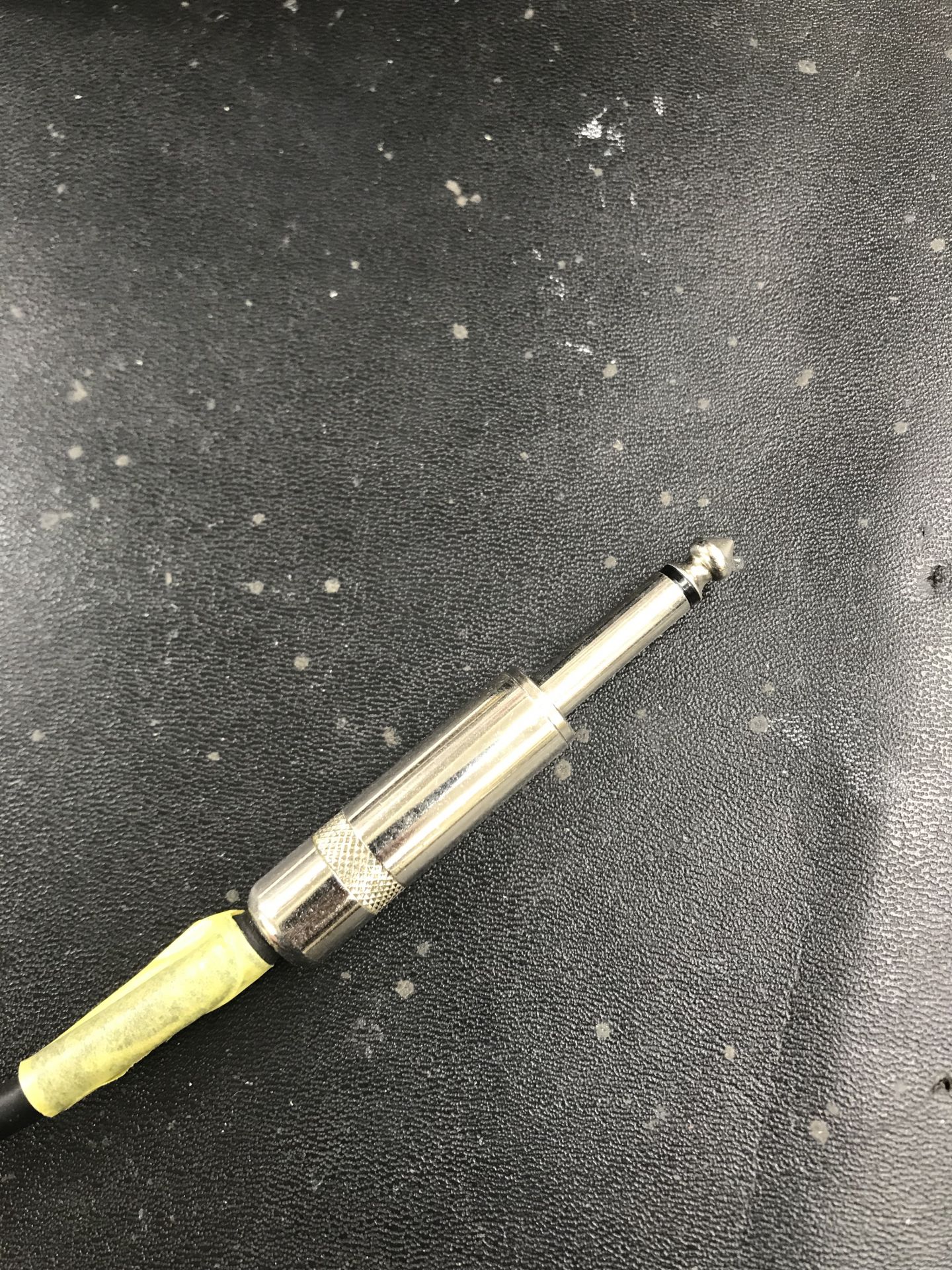

壊れているシールドがこちら

写真上ではわかりずらいですが、プラグが少し曲がっています。

それが原因で音が出ません...

新しいプラグを用意しましたので~

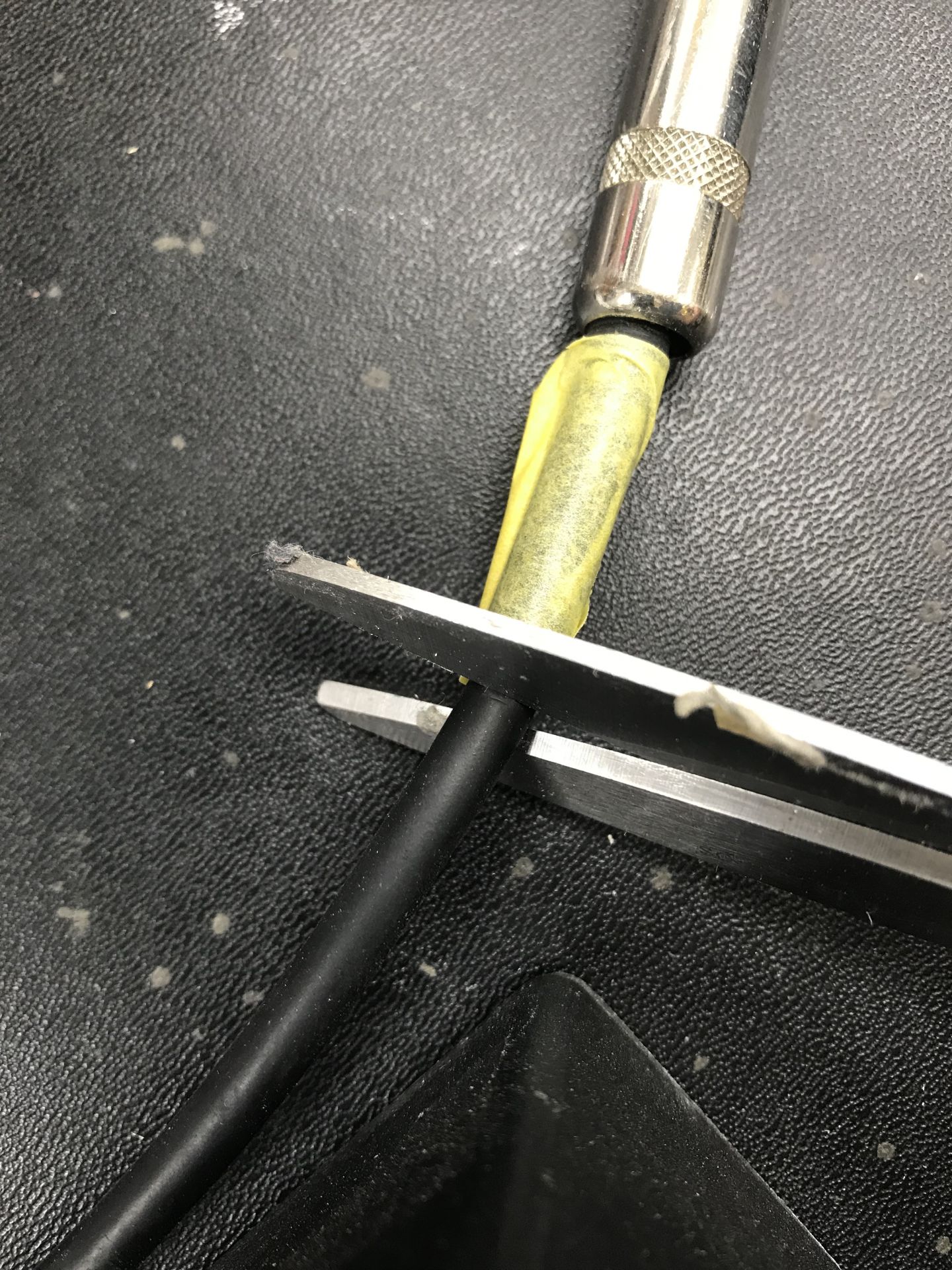

切りましょう!!(怪我をしないように注意)

皮膜抜く位置にマスキングを貼ります。

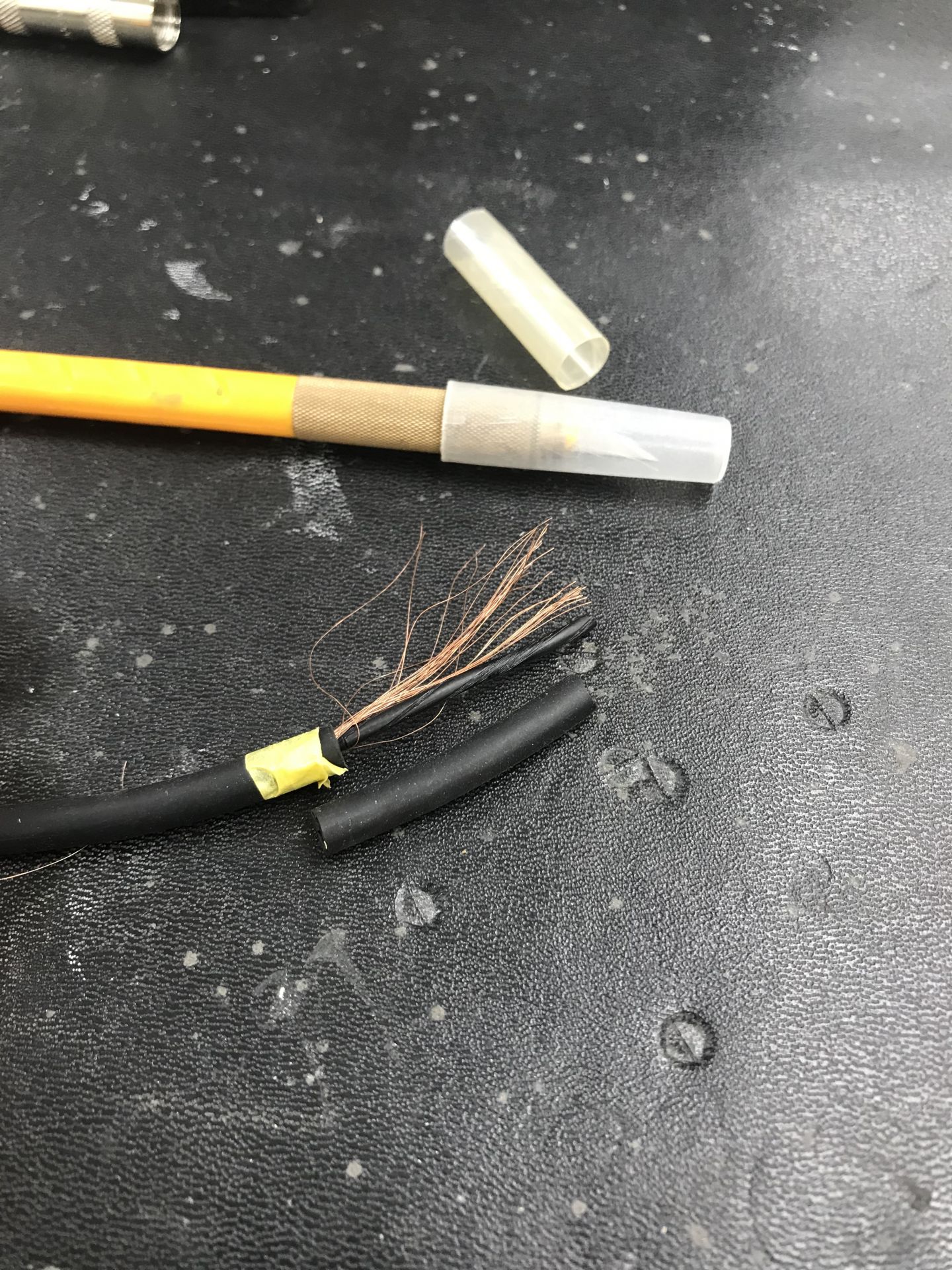

皮膜を抜きます。

冬なのに皮膜が抜かれてしまいました。(寒そう...)

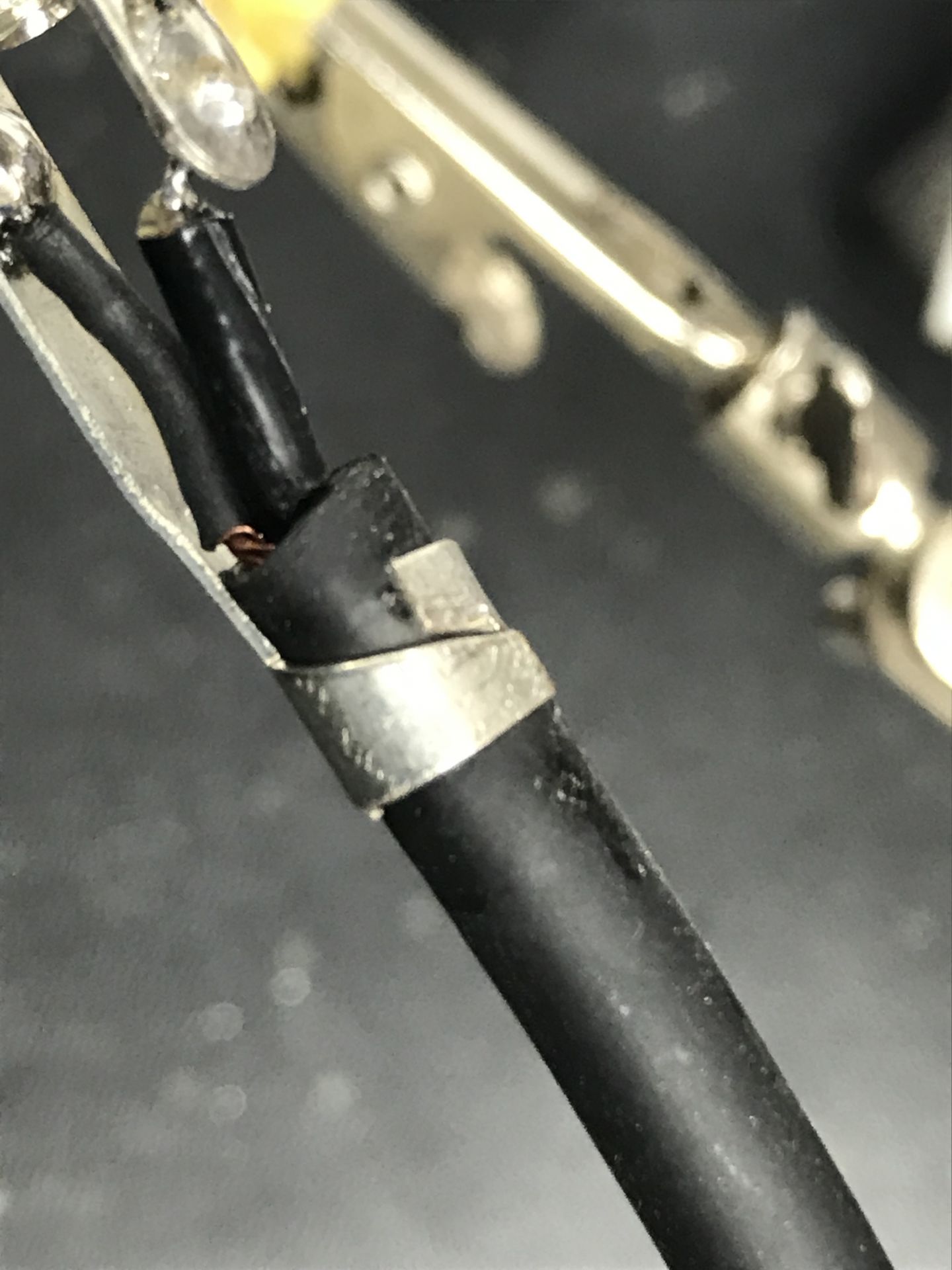

銅線を巻きます。後、残り1本の皮膜も抜きます。

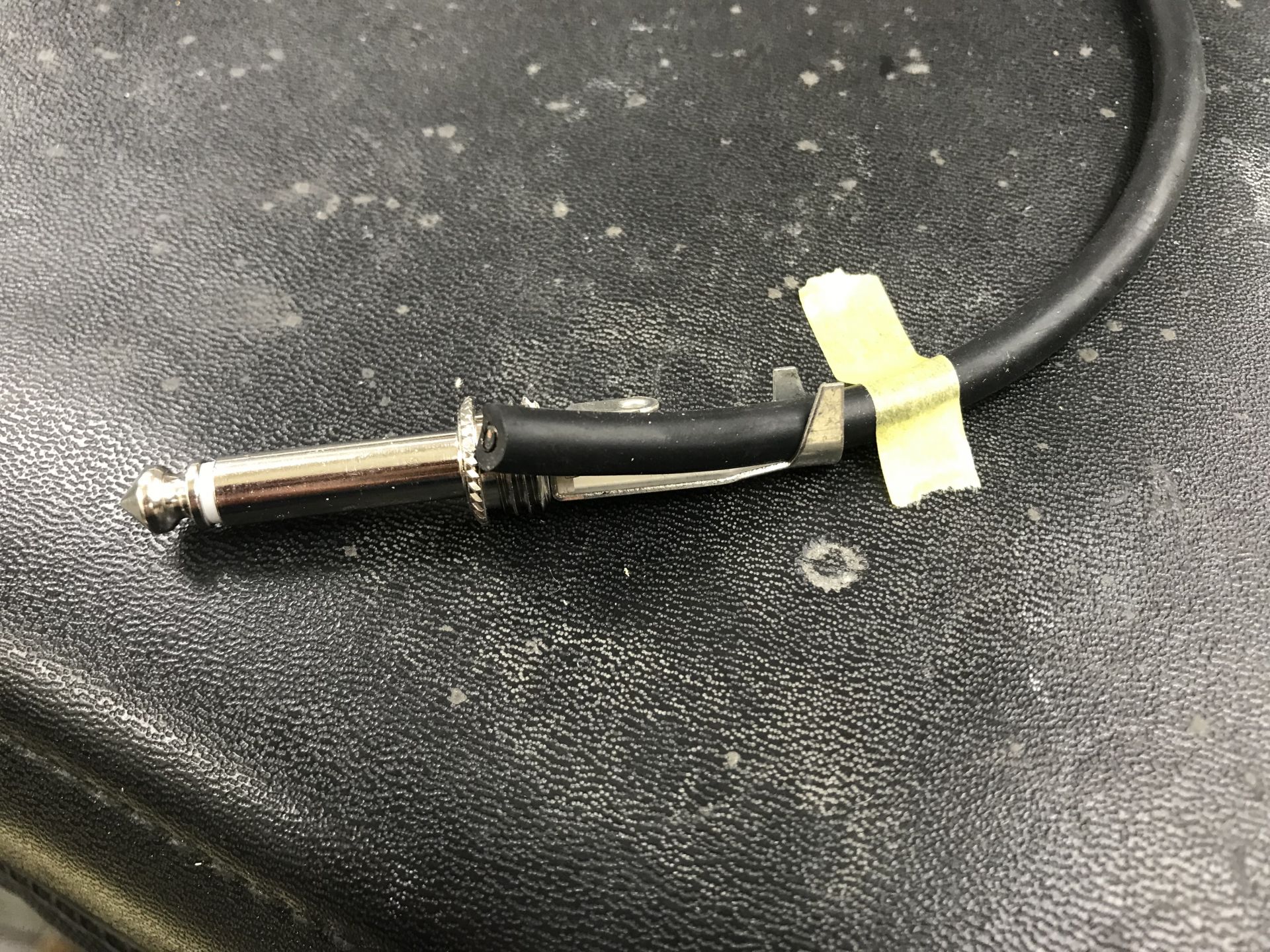

付ける直前の写真がこちら!!

<注意事項>

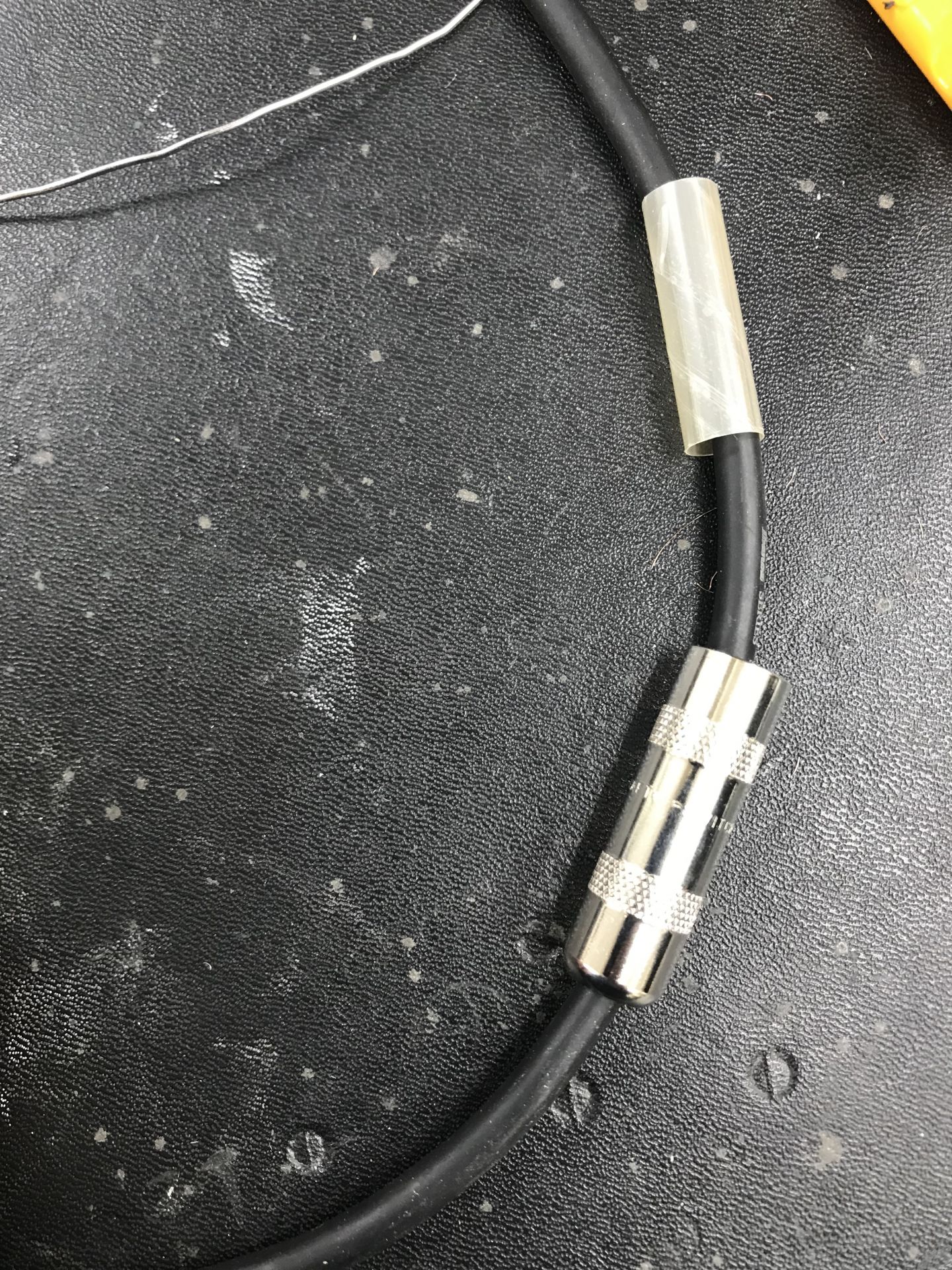

半田づけ前、写真の2つを先に入れましょう。

入れなくて半田づけすると、一からやり直しますので注意しましょう!

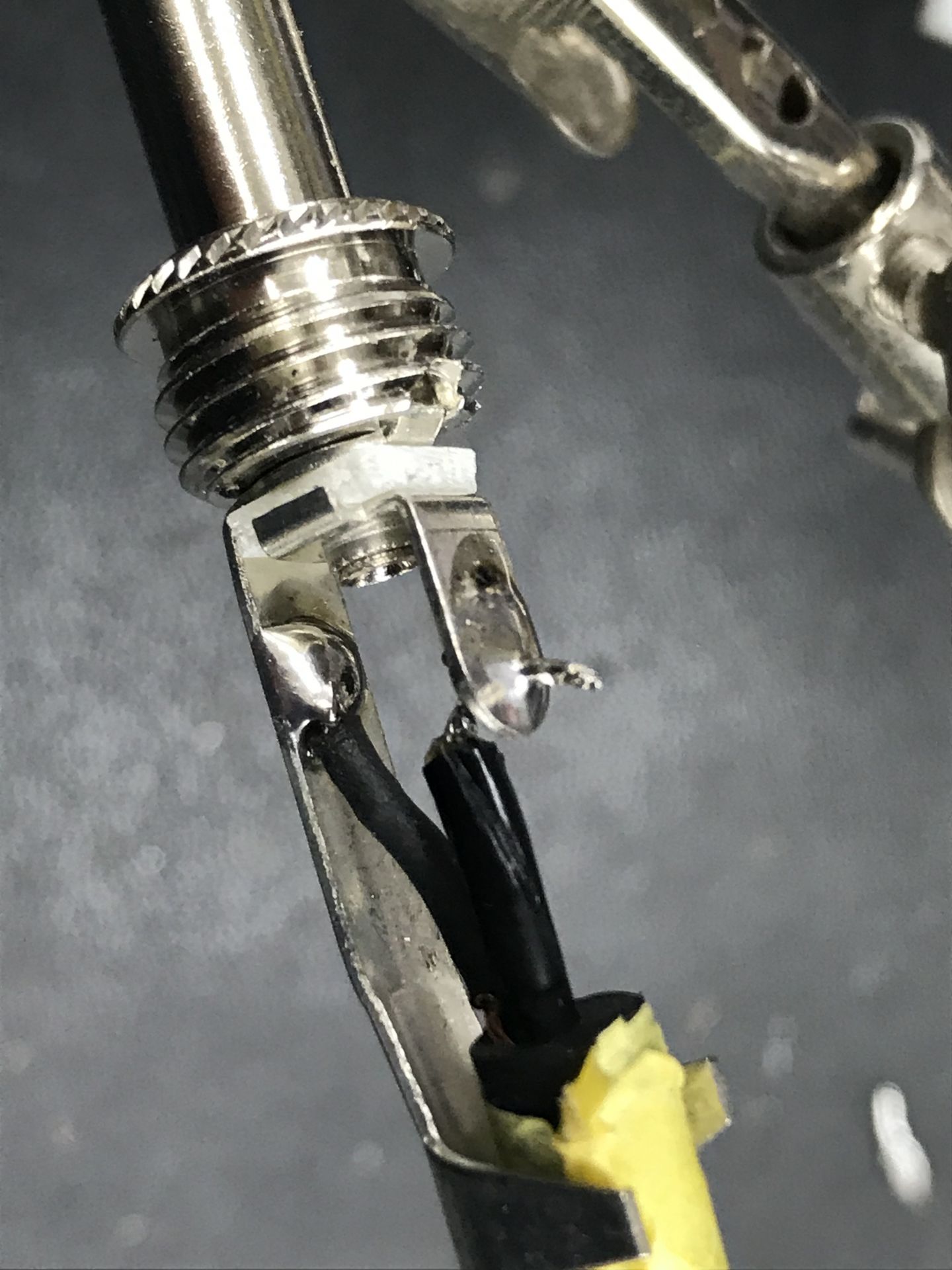

半田づけを行います。

(中心の配線を短い足に、裸の配線を長い足に半田づけます。)

配線が動かない様に止めます。

完成~!

アンプから音が出ますか?

音が出たら皆さんもリペアマン~!

次はより役に立つ情報を持って来ます。

COMING SOON~
