Roland VR-120HD | イベント映像配信のオペレートを1台で行える ハイブリッドイベント用AVミキサー

Roland ( ローランド )が、イベント映像配信のオペレートを1台で行える業務用ハイブリッドイベント用ダイレクト・ストリーミングAVミキサー「VR-120HD」を発売します。

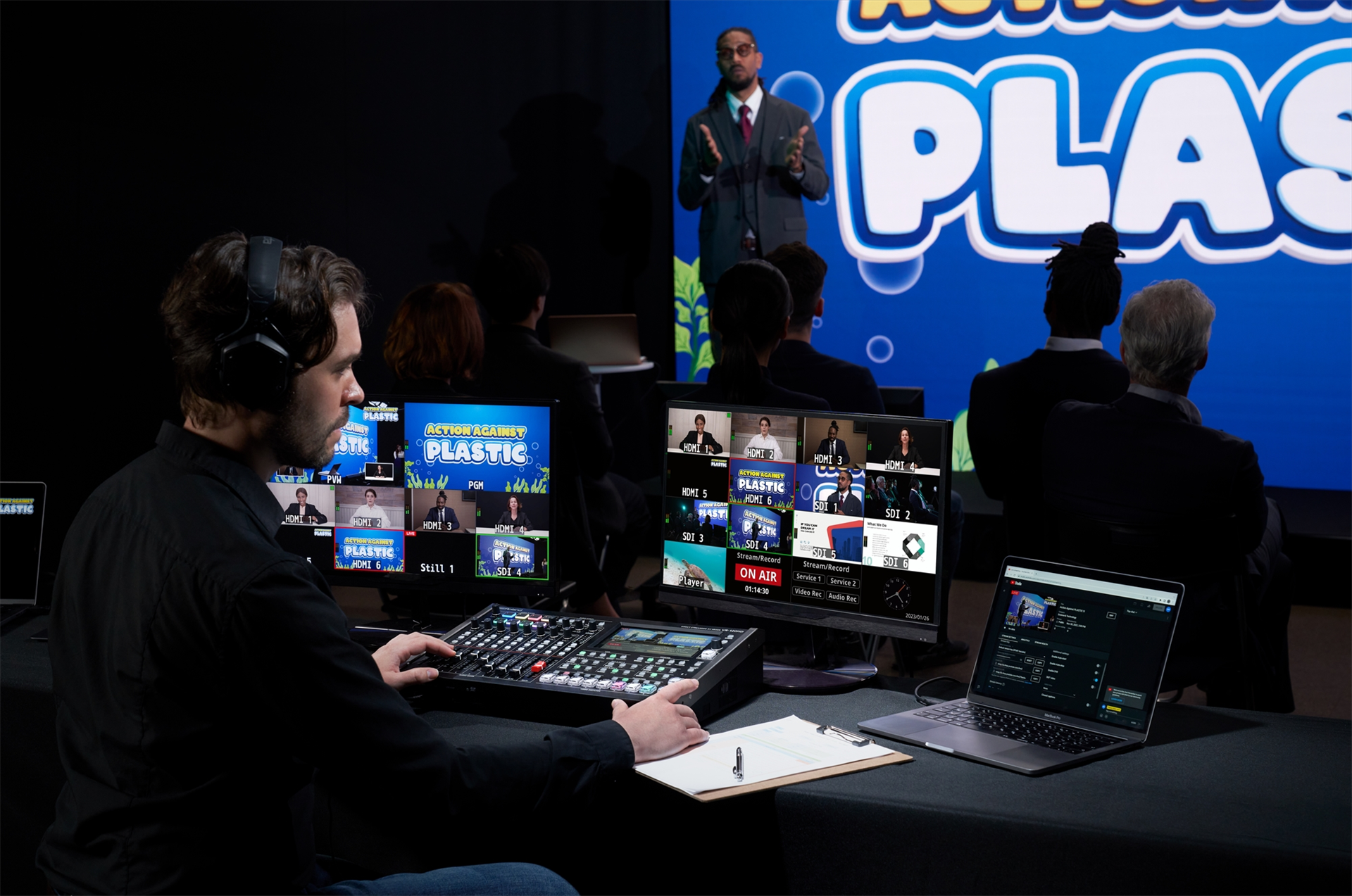

ダイレクト・ストリーミング・AVミキサー「VR-120HD」は、機器の接続や操作が複雑になるハイブリッドイベントにおいて、イベント運用に必要な機能を集約し、オペレーターの負担を軽減できる製品です。7型の大型タッチスクリーンでの軽快な操作性を備えながらも、可搬性に優れたVR-120HDは柔軟な対応が求められる制作現場に最適です。

カスタマイズ可能なシーン・メモリーやマクロ、シーケンサーなどのオートメーション機能、そしてPTZカメラ制御、LANおよびUSB経由のストリーミングなどにより、煩雑な作業を簡略化します。

特長

• AVミキサー、エンコーダー、レコーダー機能を集約したハイブリッドイベントのためのAVミキサー
• シーン・メモリーやマクロ、シーケンサー機能を備え、煩雑な操作をオートメーション化
• 最大1080p/60 FPSのストリーミングを2系統同時にライブ配信が可能なエンコーダーを搭載
• ライブ配信をSDXCカードに直接記録し、アーカイブ編集や、配布に活用
• 3G-SDI入力6系統（全入力にフレームレート・コンバーター搭載）
• 1080p対応 HDMI入力6系統（全入力にフレームレート・コンバーターとスケーラー搭載）
• 1080/60pや1080/30p、23.98pなど幅広いフレームレートに対応
• PinPやキー合成、テロップなど最大8レイヤーを使った画面演出が可能
• 映像出力はHDMIx3系統、SDIx3系統、USB-Cx1系統、LANx1系統の合計8系統
• 出力先に応じて選べる出力モード
  • （PROGRAM、SUB PROGRAM、PREVIEW、AUX、MULTI-VIEW、INPUT-VIEW、STILL-VIEW）
• 高品質42チャンネル・デジタル・オーディオ・ミキサー
• 本体に静止画を16個まで登録可能。BMP、JPEG、PNG（アルファ・チャンネル付き)に対応
• ライブ配信を演出する効果音、静止画、動画コンテンツをSDXCカードから再生
• 8個のパッドを備えたオーディオ・プレイヤー機能。本体にオーディオ・ファイルを16個まで保存可能
• メーカーやプロトコルを混在可能なPTZカメラ制御機能（最大12台まで対応）

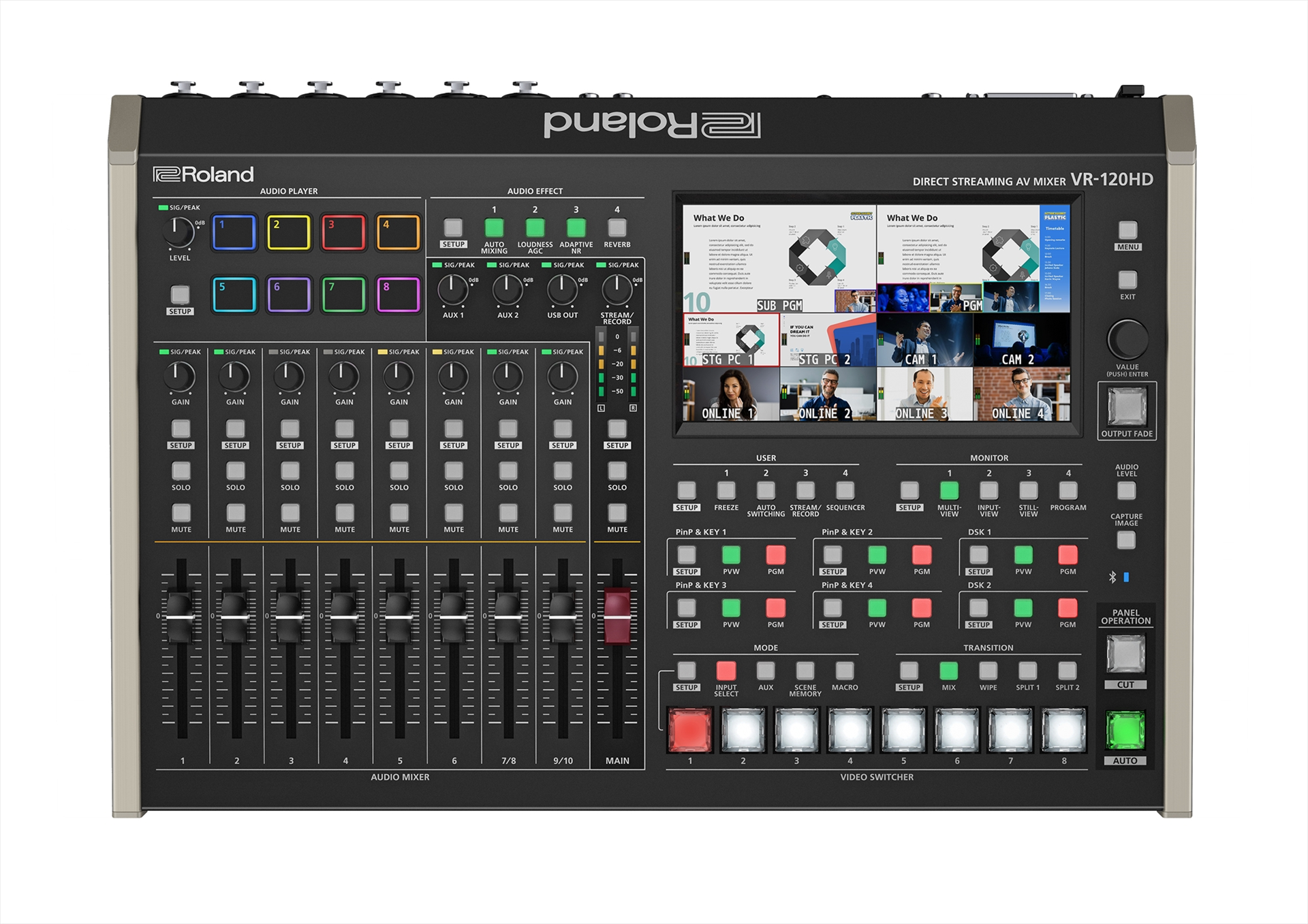

• 直感的な操作性を実現する7型タッチスクリーンとグラフィカルなメニュー
• macOS/Windows用、iPad用のリモート・コントロール・ソフトウェア

仕様

映像

• 映像処理
  • 4：2：2（Y/Pb/Pr）、8 ビット
• 映像チャンネル数
  • 16 チャンネル
• 入力映像フォーマット
  • HDMI IN 1 ～ 4、SDI IN 1 ～ 8：
  • 720/59.94p ※1、※3
  • 720/50p ※1、※4
  • 1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※2、※3
  • 1080/50i、1080/50p、1080/25p ※2、※4
  • 1080/23.98p、1080/24p ※2
  • ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
  • ※1 アウトプット・フォーマット 720p 設定時
  • ※2 アウトプット・フォーマット 1080i または 1080p 設定時
  • ※3 フレーム・レート 59.94Hz、60Hz 設定時
  • ※4 フレーム・レート 50Hz 設定時
  • HDMI IN 5 ～ 8：
  • 480/59.94i、480/59.94p、720/59.94p、1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※1 576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2 1080/23.98p、1080/24p
  • VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）
  • WXGA（1280×800/60Hz）、SXGA（1280×1024/60Hz）
  • FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz）
  • UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）
  • ※リフレッシュ・レートは、各解像度の最大値です。
  • ※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠
  • ※1920×1200/60Hz：Reduced blanking
  • ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
  • ※1 フレーム・レート 59.94Hz、60Hz 設定時
  • ※2 フレーム・レート 50Hz 設定時
• 出力映像フォーマット
  • HDMI OUT 1 ～ 2、SDI OUT 1 ～ 3：
  • 720/59.94p ※1、※4
  • 720/60p ※1、※5
  • 720/50p ※1、※8
  • 1080/59.94i ※2、※4
  • 1080/60i ※2、※5
  • 1080/50i ※2、※8
  • 1080/59.94p ※3、※4
  • 1080/60p ※3、※5
  • 1080/29.97p ※3、※6
  • 1080/30p ※3、※7
  • 1080/50p ※3、※8
  • 1080/25p ※3、※9
  • 1080/23.98p ※3、※10
  • 1080/24p ※3、※11
  • ※1 アウトプット・フォーマット 720p 設定時
  • ※2 アウトプット・フォーマット 1080i 設定時
  • ※3 アウトプット・フォーマット 1080p 設定時
  • ※4 フレーム・レート 59.94Hz 設定時
  • ※5 フレーム・レート 60Hz 設定時
  • ※6 フレーム・レート 29.97Hz 設定時
  • ※7 フレーム・レート 30Hz 設定時
  • ※8 フレーム・レート 50Hz 設定時
  • ※9 フレーム・レート 25Hz 設定時
  • ※10 フレーム・レート 23.98Hz 設定時
  • ※11 フレーム・レート 24Hz 設定時
  • HDMI OUT 3：
  • 1080/59.94p ※1
  • 1080/60p ※2
  • 1080/29.97p ※3
  • 1080/30p ※4
  • 1080/50p ※5
  • 1080/25p ※6
  • 1080/23.98p ※7
  • 1080/24p ※8
  • ※1 フレーム・レート 59.94Hz 設定時
  • ※2 フレーム・レート 60Hz 設定時
  • ※3 フレーム・レート 29.97Hz 設定時
  • ※4 フレーム・レート 30Hz 設定時
  • ※5 フレーム・レート 50Hz 設定時
  • ※6 フレーム・レート 25Hz 設定時
  • ※7 フレーム・レート 23.98Hz 設定時
  • ※8 フレーム・レート 24Hz 設定時
  • USB STREAM：
  • 1080/59.94p、720/59.94p、640×480/59.94p ※1
  • 1080/60p、720/60p、640×480/60p ※2
  • 1080/29.97p、720/29.97p、640×480/29.97p ※3
  • 1080/30p、720/30p、640×480/30p ※4
  • 1080/50p、720/50p、640×480/50p ※5
  • 1080/25p、720/25p、640×480/25p ※6
  • 1080/23.98p、720/23.98p、640×480/23.98p ※7
  • 1080/24p、720/24p、640×480/24p ※8
  • ※非圧縮（YUY2）と圧縮（Motion JPEG）に対応
  • ※1 フレーム・レート（USB OUT）59.94Hz 設定時
  • ※2 フレーム・レート（USB OUT）60Hz 設定時
  • ※3 フレーム・レート（USB OUT）29.97Hz 設定時
  • ※4 フレーム・レート（USB OUT）30Hz 設定時
  • ※5 フレーム・レート（USB OUT）50Hz 設定時
  • ※6 フレーム・レート（USB OUT）25Hz 設定時
  • ※7 フレーム・レート（USB OUT）23.98Hz 設定時
  • ※8 フレーム・レート（USB OUT）24Hz 設定時
• 静止画（Still Image）：
  • Bitmap File（.bmp）最大 1920×1080、24 ビットカラー、非圧縮
  • PNG File（.png）最大 1920×1080、24 ビットカラー
  • JPEG File（.jpg .jpeg）最大 1920×1080、24 ビットカラー
  • ※最大 16 枚まで内蔵不揮発メモリーに記憶可能
  • ※USB メモリーに書き出し可能
  • ※PNG アルファ・チャンネル対応
• 映像エフェクト
  • 切り替え：カット、ミックス（ディゾルブ／ FAM ／ NAM）、ワイプ（8 種類）、スプリット（2 種類）合成：ピクチャー・イン・ピクチャー ×4（四角型、丸型、菱型）、キー ×4（ルミナンス・キー、クロマ・キー）、DSK×2（ルミナンス・キー、クロマ・キー、アルファ・キー、エクスターナル・キー）
  • その他：マルチビュー（3 種類）、左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード（音声、映像：白または黒）、テスト・パターン出力

音声

• 音声処理
  • サンプル・レート：24bit、48kHz
• 音声チャンネル数
  • 40 チャンネル
• オーディオ・フォーマット
  • USB STREAM（入力／出力）：リニアPCM、24 ビット、48kHz、2ch
  • Bluetooth（入力）：リニアPCM、24 ビット、48kHz、2ch
  • HDMI IN：リニアPCM、24 ビット、48kHz、2ch
  • HDMI OUT：リニアPCM、24 ビット、48kHz、8ch
  • SDI IN：リニアPCM、24 ビット、48kHz、2ch（SMPTE 299M 準拠）
  • SDI OUT：リニアPCM、24 ビット、48kHz、8ch（SMPTE 299M 準拠）
• オーディオ・エフェクト
  • チャンネル･エフェクト：ハイ・パス・フィルター、エコー・キャンセラー、アンチ・フィードバック、ノイズゲート、ディエッサー、コンプレッサー、3バンドイコライザー、ボイス・チェンジャー、ディレイ、オート・ミキシングマスター･エフェクト：リバーブ、3 バンドイコライザー、ディレイ、マルチバンド・コンプレッサー、リミッター
  • その他：アウトプット・フェード、テスト・トーン出力

共通部

• その他機能
  • プリセット・メモリー（30 個）
  • マクロ・コントロール（100 個）
  • シーケンサー・コントロール
  • パネル・ロック機能
  • EDID エミュレーター
  • オート・スイッチング
  • オート・インプット・ディテクト
  • スマート・タリー
  • リモート・カメラ制御（最大16 台）
  • 外部REC コントロール

接続端子

• 映像入力端子
  • HDMI IN 1 ～ 4：HDMI タイプA×4
  • ※HDCP 対応
  • HDMI IN 5 ～ 8：HDMI タイプA×4
  • ※HDCP 対応
  • ※マルチフォーマット対応
  • SDI IN 1 ～ 8：BNC タイプ×8
  • ※SMPTE 424M（SMPTE 425M-AB）、292M 準拠
• 映像出力端子
  • HDMI OUT 1 ～ 3：HDMI タイプA×3
  • ※HDCP 対応
  • SDI OUT 1 ～ 3：BNC タイプ×3
  • ※SMPTE 424M（SMPTE 425M-AB）、292M 準拠
  • USB STREAM：USB Type-C（TM）
• 音声入力端子
  • アナログ：AUDIO IN 1、2：コンボ・タイプ（XLR、TRS 標準）、ファンタム電源（DC 48V、14mA Max）
  • AUDIO IN 3/L、4/R：RCA ピン・タイプ
  • デジタル：
    • USB STREAM：USB Type-C（TM）
    • Bluetooth
    • HDMI IN 1 ～ 8：HDMI タイプA×8
    • SDI IN 1 ～ 8：BNC タイプ×8
• 音声出力端子
  • アナログ：
    • AUDIO OUT：XLR タイプ
    • AUDIO OUT：RCA ピン・タイプ
    • PHONES：ステレオ標準タイプ
  • デジタル：
    • USB STREAM：USB Type-C（TM）
    • HDMI OUT 1 ～ 3：HDMI タイプA×3
    • SDI OUT 1 ～ 3：BNC タイプ×3
• その他の端子
  • USB MEMORY：USB A タイプ（USB メモリー用、USB テンキーを接続してのリモート用）
  • USB STREAM：USB Type-C（TM）（パソコンやiPad を接続してのリモート用）
  • Bluetooth：iPad を接続してのリモート用
  • CTL/EXP 1、2：TRS 標準タイプ（フットスイッチ、エクスプレッション・ペダルを接続してのリモート用）
  • TALLY/GPIO：25 ピンD-sub タイプ（メス）（TALLY/GPO：16、GPI：8）
  • RS-232：9 ピンD-sub タイプ（オス）（外部制御用）
  • LAN CONTROL：RJ45 100BASE-TX（外部制御用）
  • REFERENCE IN ／ THRU：BNC タイプ ※ブラック・バースト（フレームに同期）、2値同期、3値同期

オーディオ入出力規格

• 規定入力レベル
  • AUDIO IN 1、2：-60 ～ +4dBu（最大入力レベル：+24dBu）
  • AUDIO IN 3/L、4/R：-10dBu（最大入力レベル：+10dBu）
• 入力インピーダンス
  • AUDIO IN 1、2：9.4kΩ（ANALOG GAIN＜24dBu）、74.4kΩ（ANALOG GAIN≧24dBu）
  • AUDIO IN 3/L、4/R：47kΩ
• 規定出力レベル
  • AUDIO OUT（XLR）：4dBu（最大出力レベル：24dBu）
  • AUDIO OUT（RCA）：-10dBu（最大出力レベル：10dBu）
  • PHONES：92mW＋92mW（32Ω負荷時）
• 出力インピーダンス
  • AUDIO OUT（XLR）：600Ω
  • AUDIO OUT（RCA）：1kΩ
  • PHONES：10Ω

その他

• Bluetooth
  • 標準規格Ver 4.2
  • 対応プロファイル：A2DP（オーディオ）、GATT（MIDI over Bluetooth Low Energy）
  • 対応コーデック：SBC（SCMS-T 方式によるコンテンツ保護に対応）
• ディスプレイ
  • 4.3 インチ TFT カラーLCD：480×272 ドット
• 電源
  • AC アダプタ
• 消費電流
  • 2.5A
• 消費電力
  • 55W
• 動作温度
  • 0 ～ +40℃
• 外形寸法
  • 437（幅）×253（奥行）×103（高さ）mm
  • 480（幅）×253（奥行）×103（高さ）mm ※ラック・マウント・アングル取り付け時
• 質量
  • 3.9kg（AC アダプターを除く）
• 付属品
  • 保証書
  • スタートアップ・ガイド
  • 「安全上のご注意」チラシ
  • AC アダプター
  • 電源コード
  • ラック・マウント・アングル×2
  • ラック・マウント・アングル固定用ネジ×6
• 別売品
  • フットスイッチ：BOSS FS-5U、FS-6、FS-7
  • エクスプレッション・ペダル：EV-5、EV-30、BOSS FV-500L、FV-500H
  • ※ 0dBu＝0.775Vrms
  • ※本製品の電磁適合性規格は、FCC Part 15 Class A です。

発売日

2023年2月24日

販売価格

¥929,500（税込）
JANコード：4957054519285
