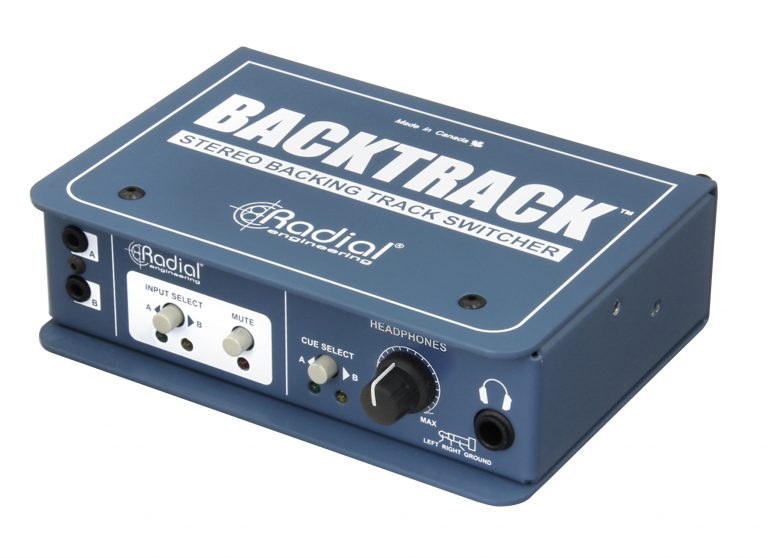

RADIAL ( ラディアル )が、2つのステレオ入力に接続したオーディオソースの切り替えを瞬時に行うことができるステレオ・バッキングトラック・スイッチャー「Backtrack」を発売します。

ライブで再生中のバッキングトラックに異常が起きた場合、もう一方の入力に接続しているバックアップユニットにシームレスに切り替えることができます。切り替えは、本体にあるスイッチもしくはオプションのフットスイッチJR-2を使用します。

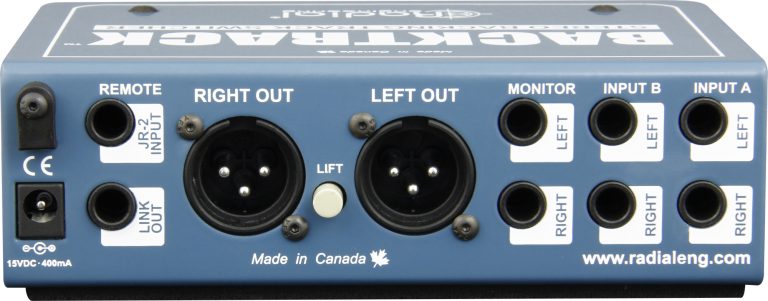

Backtrackとプレイバックデバイスの接続は、1/4インチTRSフォーンもしくは3.5mmステレオミニ端子で行います。PAシステムに接続するバランスXLR出力は、トランスでアイソレートすることによりグランドループを起因とするハムおよびバズノイズを除去します。パワードモニタースピーカーなどを接続するためのモニター出力も用意されています。

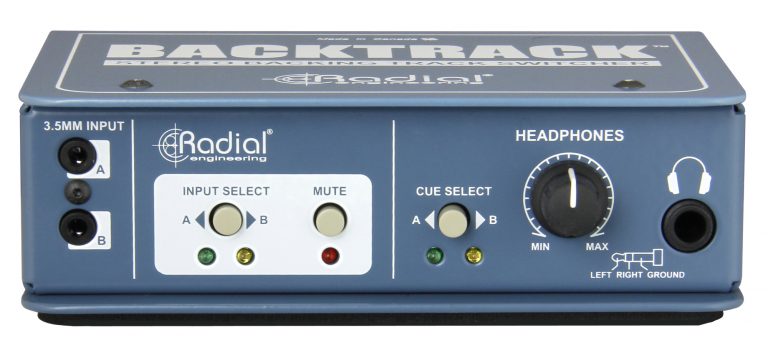

またソース切り替え可能なヘッドフォン出力は、PAシステムへ送られる信号には影響しませんので、キューイングなどに活用できます。

接続例

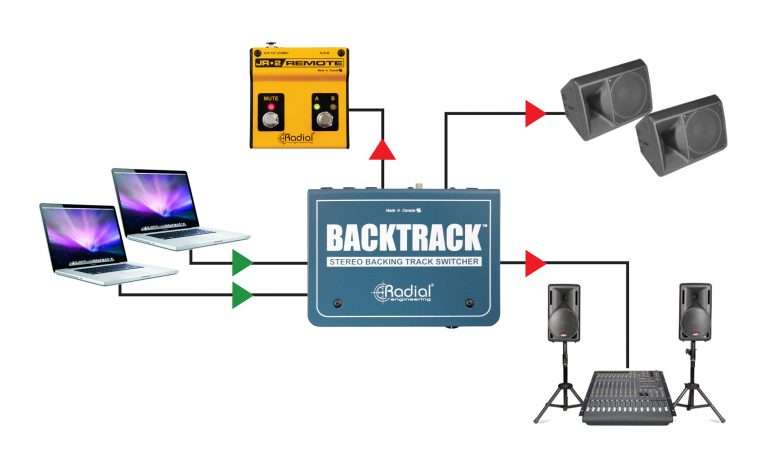

バッキングトラックをリモート切り替え

オプションのフットスイッチJR-2を使い、プレイバックソースの切り替え、ミュートを行います。 ステージモニターとハウスPAシステムのどちらからも出力されます。

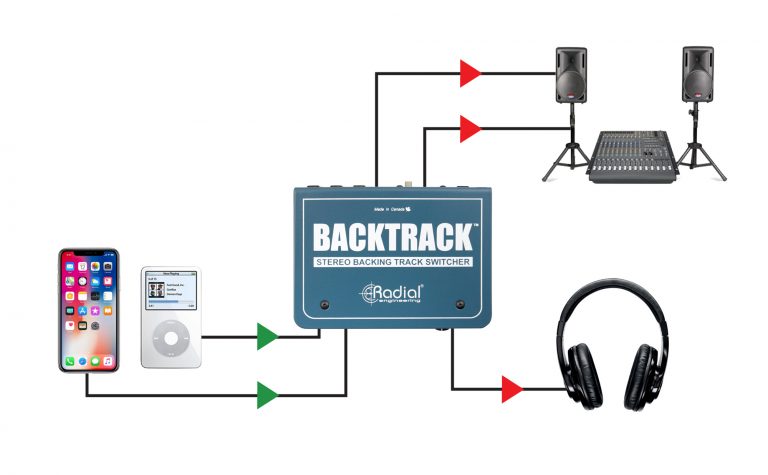

トラックのキューイングのためにヘッドフォン出力を使用する

ヘッドフォン出力はPAへの出力に関係なく、いずれかの入力の音を聴くことができます。

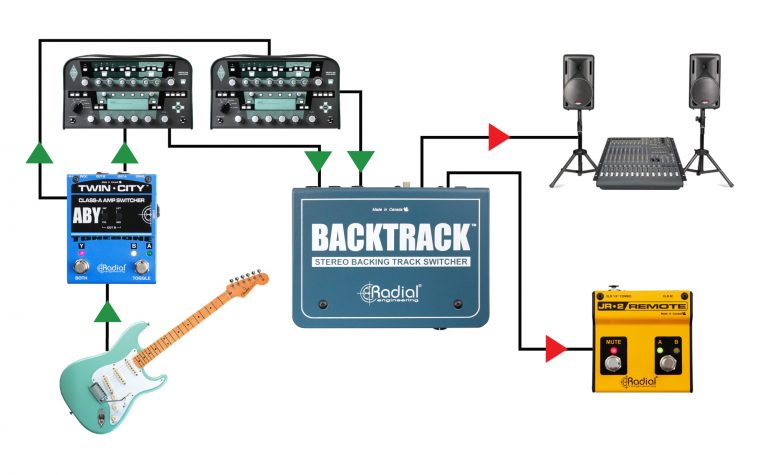

アンプモデリングシステムの切り替え

2基のステレオ・アンプモデリング・デバイスの出力(バランスもしくはアンバランス)をBacktrackに接続します。XLR出力からPAシステムへは、バランス信号で送られます。一方のアンプモデリングが不調な場合でも、JR2で即座に予備のデバイスに切り替えを行います。

特長

  • 2つのステレオ入力に接続したオーディオソースの切り替え
  • 1/4インチTRSフォーンもしくは3.5mmステレオミニの入力端子
  • キューイングなどに活躍するソース切り替え可能なヘッドフォン出力
  • トランスでアイソレートすることによりグランドループを起因とするハムおよびバズノイズを除去

仕様

  • 回路タイプ: Passive Audio Circuit with Active Headphone Amplifier
  • チャンネル数: 2
  • 周波数特性: 20Hz – 20kHz (-0.5dB/+0.5dB)
  • ダイナミックレンジ: >+130dBu
  • 全高調波歪: 0.007% @ 0dBu, 1kHz
  • 相互変調歪: 0.02% @ 0dBu, 1kHz
  • CMRR: 34dBu @ 60Hz, 42dBu @ 3kHz
  • Noise: -105dBu
  • 最小入力: >+25dBu
  • Ground lift, Headphone
  • 入力端子: 1/4″ TRS, 3.5mm, RCA
  • 出力端子: XLR, 1/4″ TRS
  • Extras: Headphone output
  • シャーシ: 14-gauge steel chassis
  • サイズ (L x W x D): 4.6″ x 5.9″ x 1.9″ (11.7 x 15 x 4.8cm)
  • 重量: 2.2 lb (1kg)
  • 電源: 15VDC 100mA

発売日

2018年7月15日

販売価格

(税抜)¥70,000 (税込 ¥75,600)
JANコード:0676101044627
