EMGピックアップへの交換＆ザグリ拡張

皆様こんにちは！

昨年の3月に町田店に赴任し、早いもので1年半ほど経ちました。

初めの半年はブースをはじめ環境を整える事に時間を費やす期間でしたが、

それ以降は安定的にお仕事を頂け、充実しております^^

さて、今回のご依頼ですが、Jackson KingV に EMGピックアップを載せる、

といったものとなります。

パッシブのモデルに対してEMGを搭載する場合、

電装パーツをごっそり交換する工程に加え、”電池ボックスの増設をするか”という問題が付きまといます。

ですが、今回はオーナー様のご意向として、ザグリの内部にバッテリーホルダーを取り付ける方向で行いました。

それに加え、交換希望のEMGピックアップのキットの中にゲインブースターのスイッチが含まれていた為、

その位置決めやザグリの拡張も同時に実施しております。

大まかに作業の流れをご紹介します。

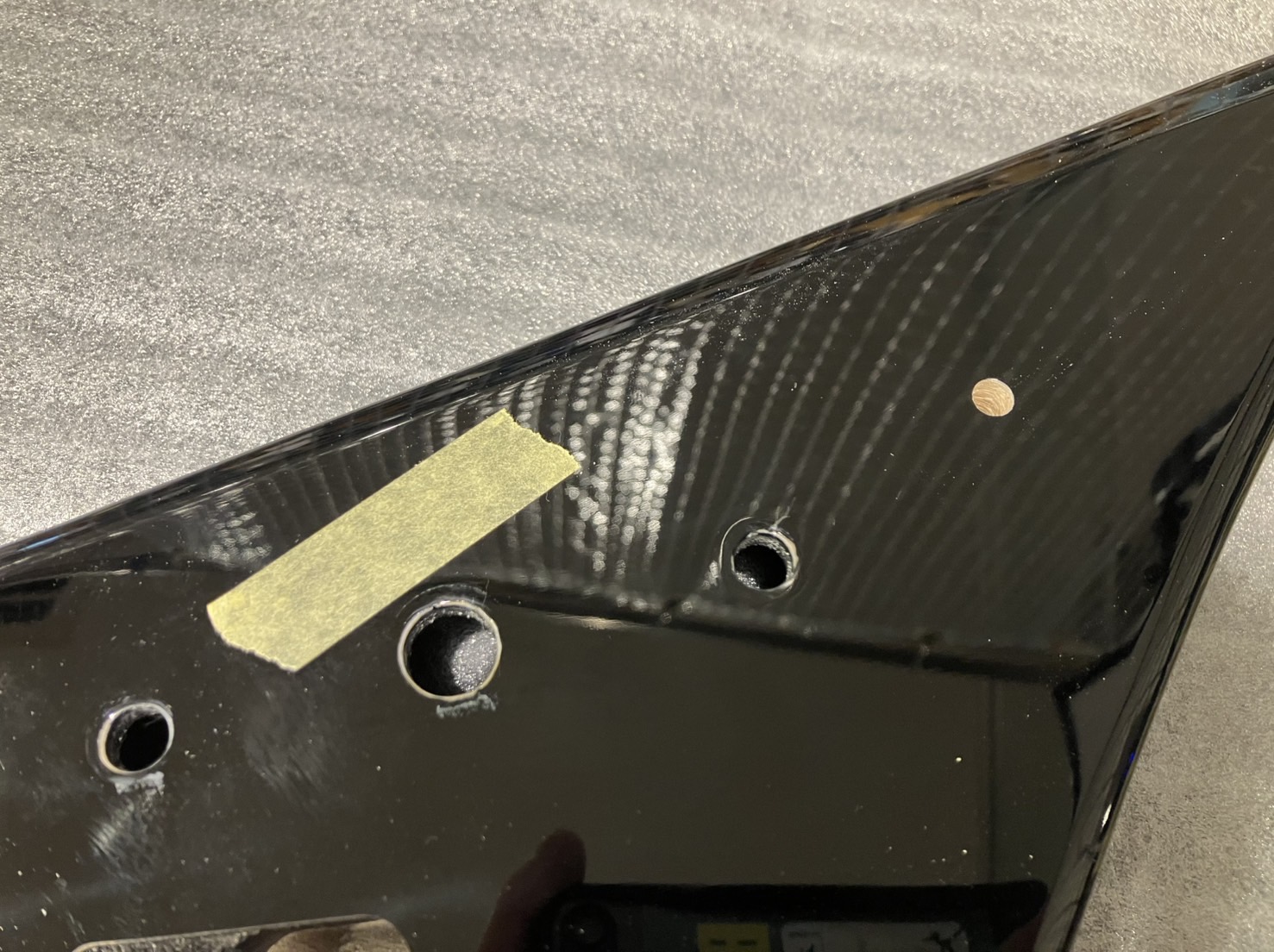

まず、ブースターの取付位置を裏から確認できるよう、スイッチの寸法に合わせたドリル刃で

ボディの裏まで穴を貫通させます。

こんな感じで、予測通りの位置に来ました。

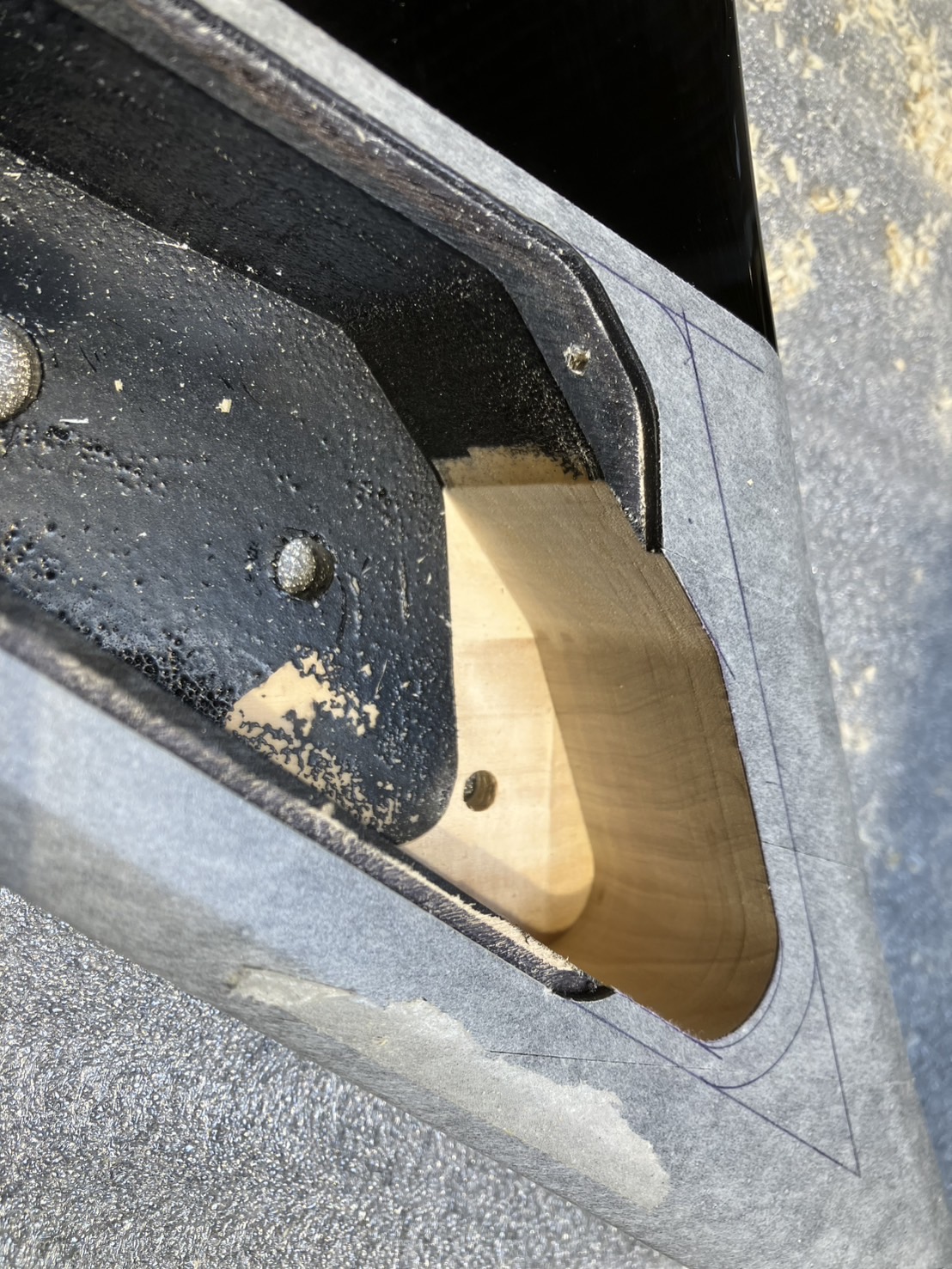

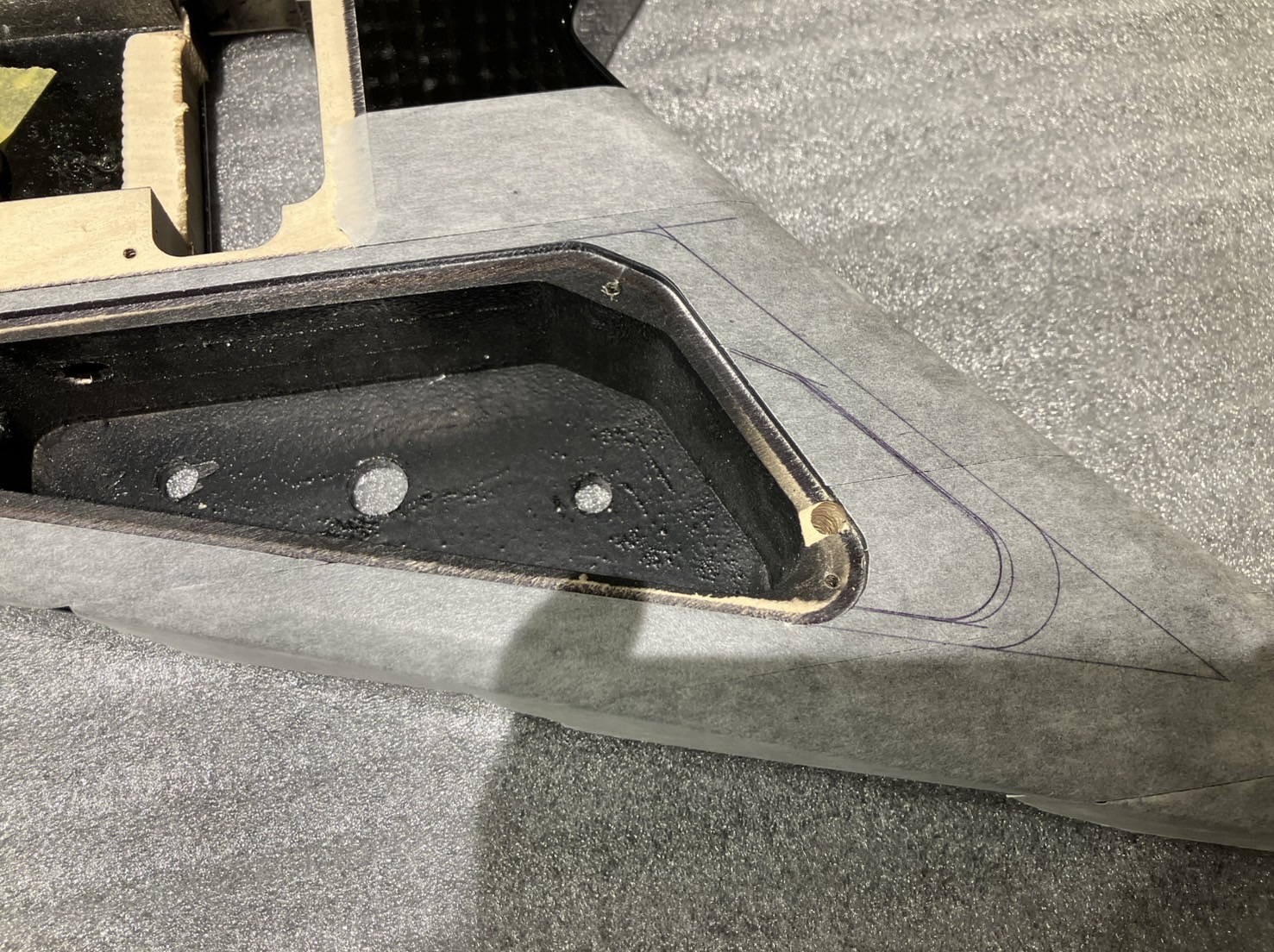

元の形状を踏襲しつつ、ザグリを拡張します。

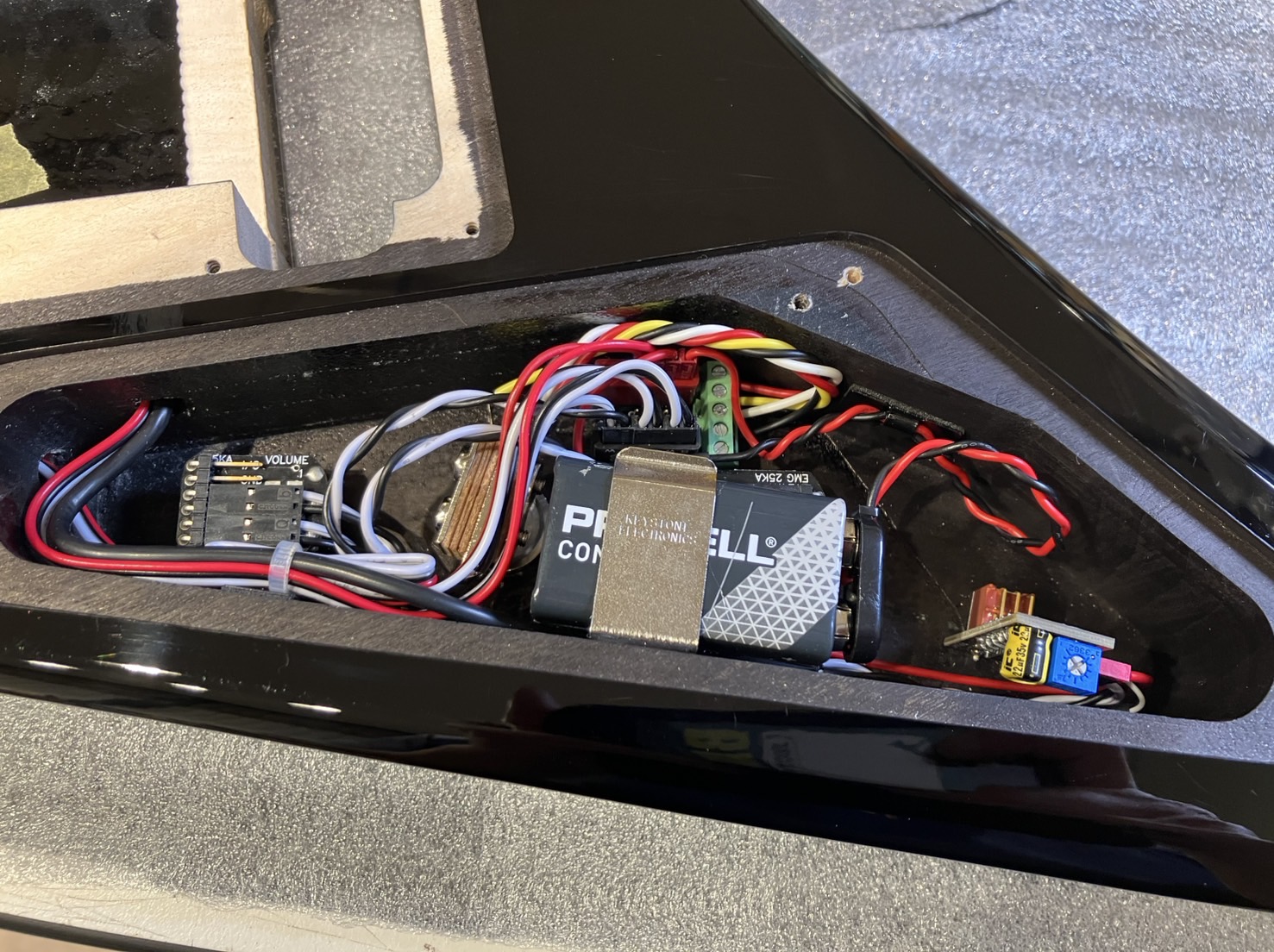

その後パネル製作とパネル形状に合わせて落とし込み、配線。

（ちょっと飛びました。すみません。）

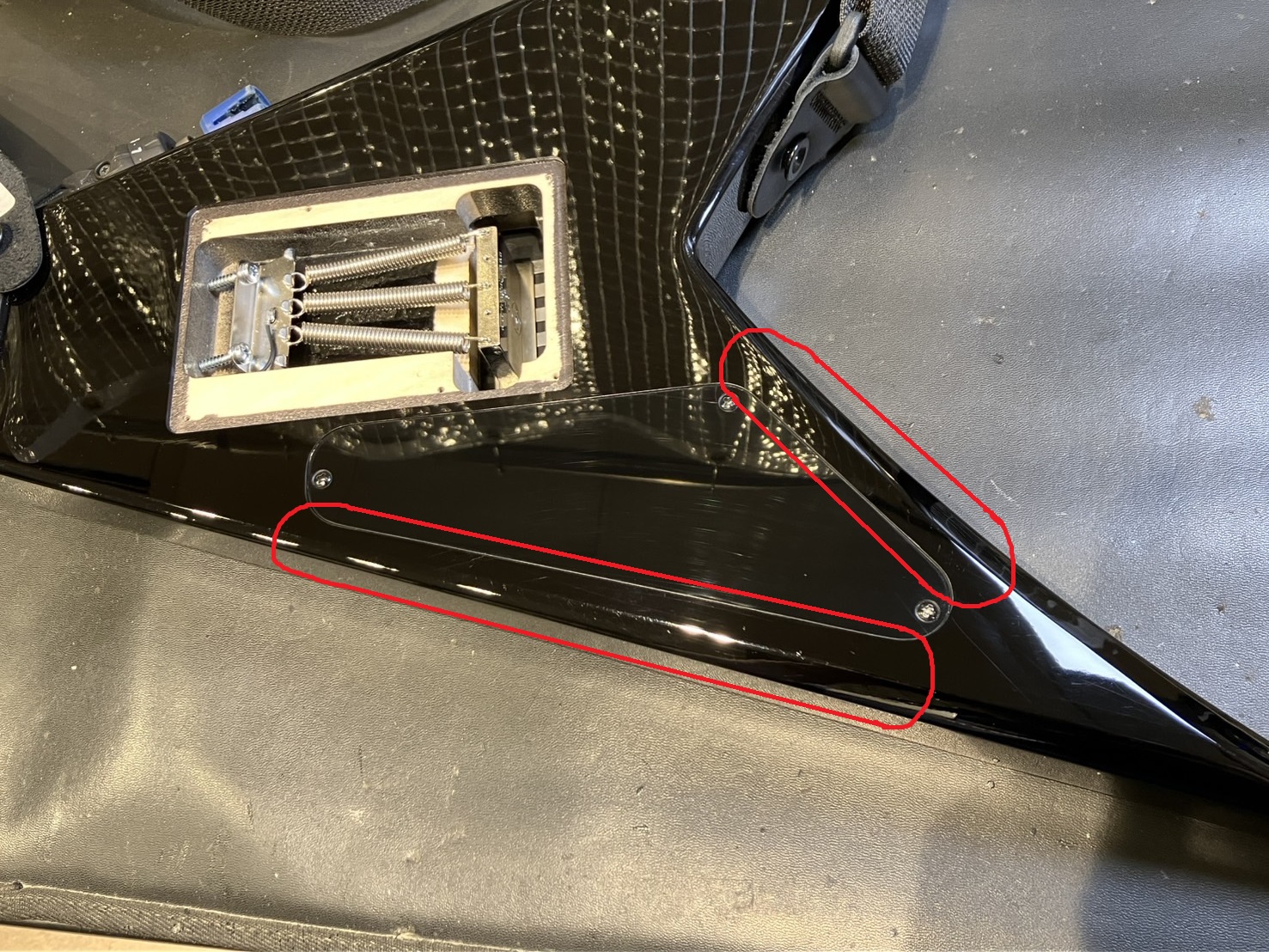

パネルの精度もバッチリですね。

パネルとボディのラインを綺麗に揃えているのもこだわりの一つ。

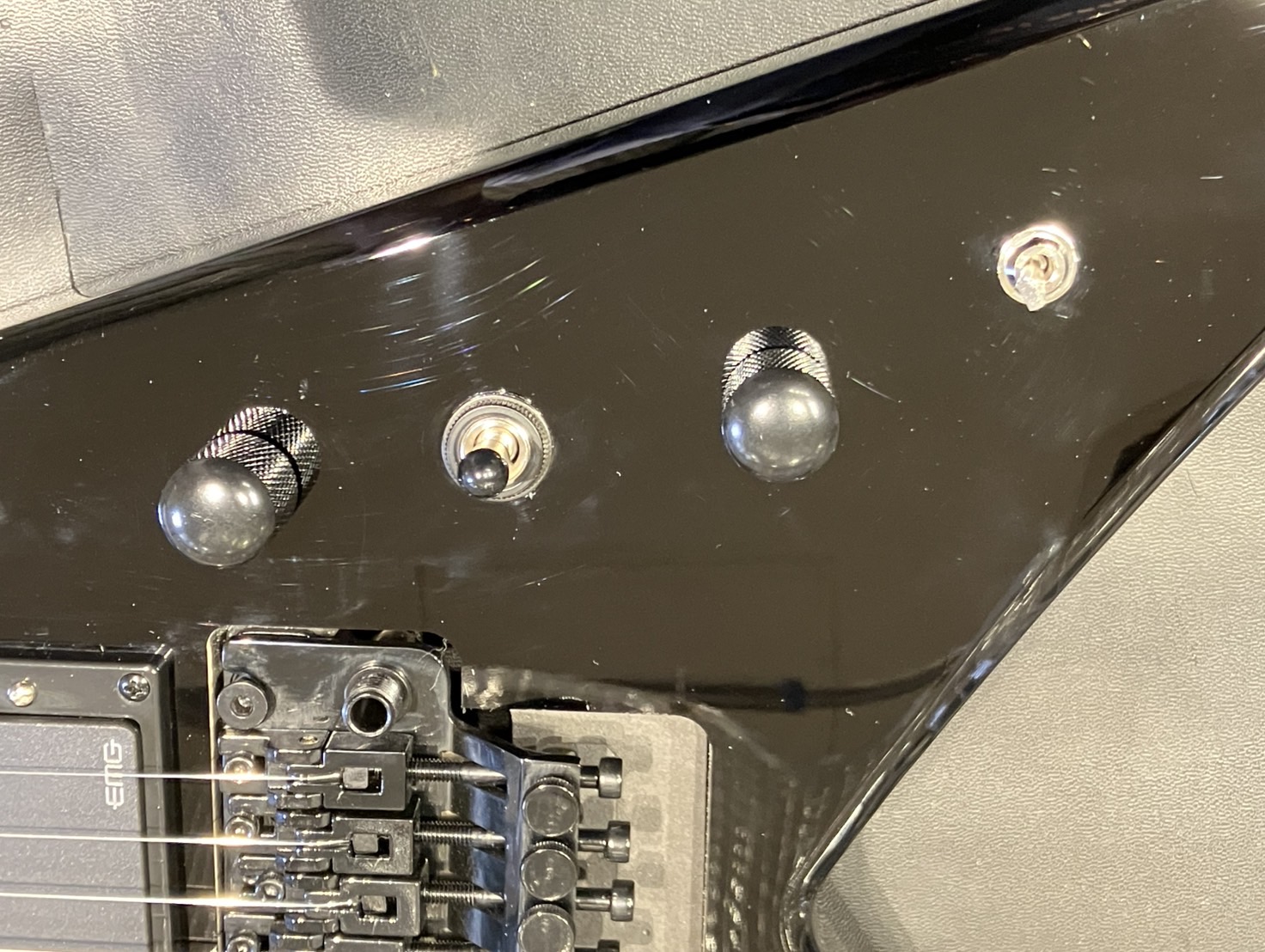

表からも確認。全く問題ないですね！

これにて無事に作業が完了！　・・・かと思いきや、

”音が出ない” と言う問題が発生。

何度も何度も配線を確認し、テスターで導通も全て確認。

それでも音は出ず。

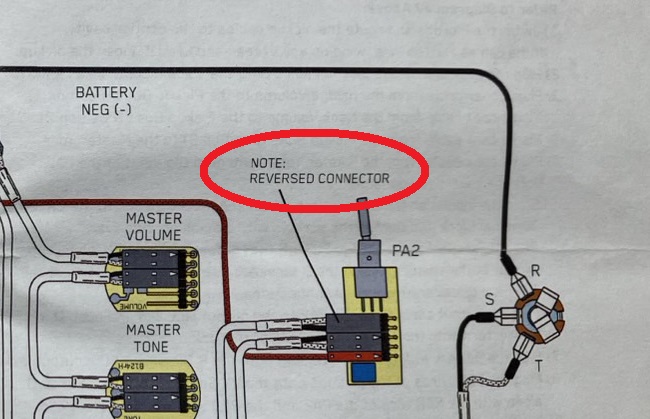

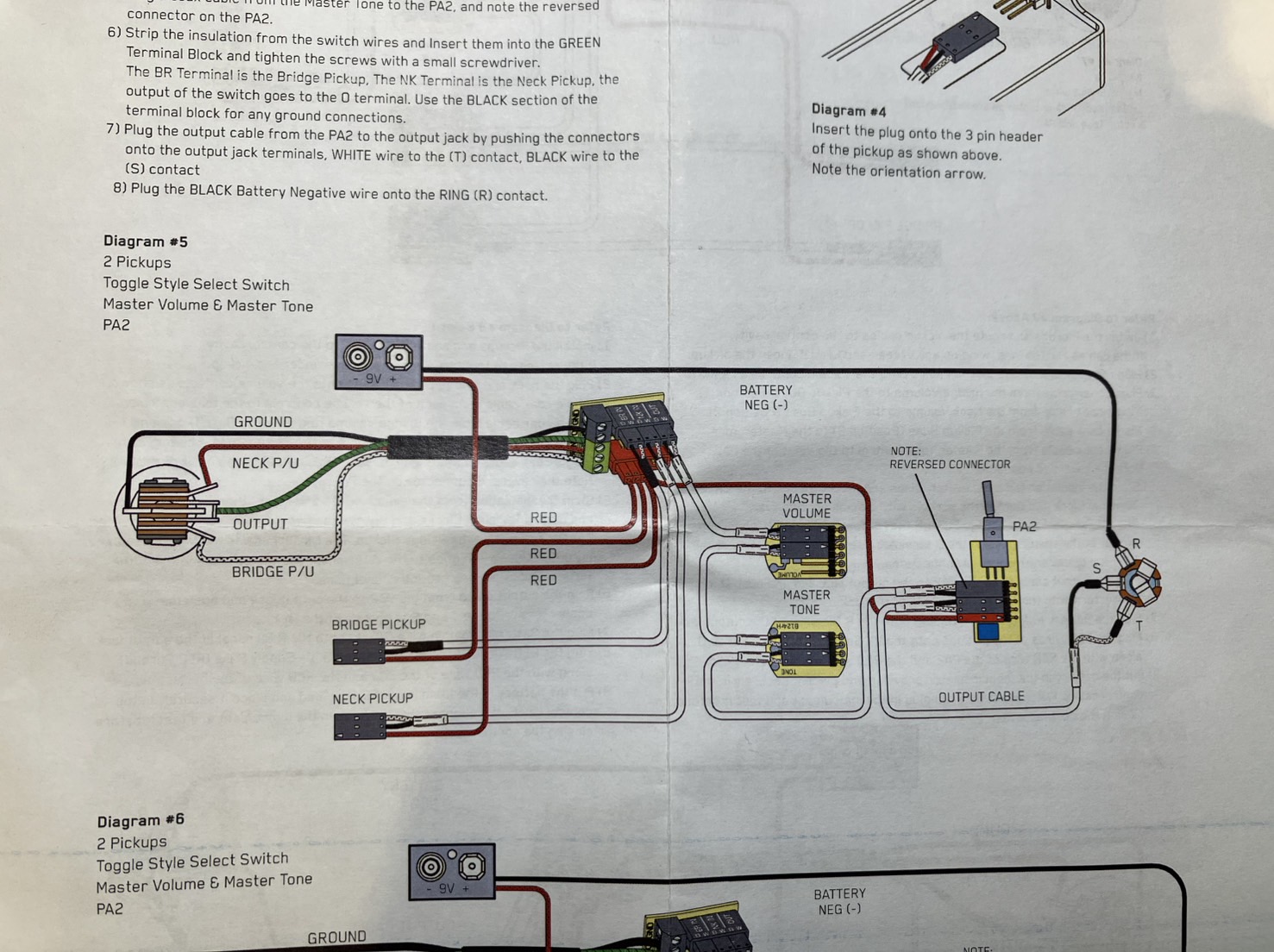

ここで中澤、配線図の中のとある事に気付きます。

「・・・！！！」

「 コネクター逆に挿してね。」

「もっと大きく書いといてーーー！！！

（と普通に声に出してしまい、通りがかったスタッフに心配されました。）
