MOOG(モーグ)社が組立シンセキット「WERKSTATT-01」を国内でも発売開始いたします。


この商品をオンラインストアで購入するこの商品を展示している店舗

Werkstatt_01

アナログ・シンセサイザーを楽しく学ぶことができるマシン

Moog「WERKSTATT」はクラシックなMoogシンセ回路をベースにした100%のピュア・アナログ・シンセサイザー組み立てキットです。組み立ては非常にシンプルで、最低限の工具があれば誰でも容易に組み立てることができます。組み立ての過程でアナログシンセ回路の仕組みを知ることができますので、「WERKSTATT」はシンセの入門にも最適なマシンです。

WERKSTATT-01

内蔵の基盤

circuit_web

主な仕様

  • オシレーターセクション
    • 8Hz~16KHzフリケンシーコントロール可能なシングルVCO
    • ノコギリ波、スクエア波(パルスウィズ)
    • PWM、ピッチにモジュレーションソースとしてエンベロープとLFOをアサイン可能
    • スクエア波をPWM可能
  • フィルターセクション
    • クラシック4ポール・モーグラダーフィルター(20Hz-20KHz)、レゾナンス
    • エンベロープ・ジェネレーターとLFOをモジュレーション・ソースとして切り替え可能
    • フィルターカットオフ・モジュレーション・ノブ極性切替スイッチ(+/-)
  • LFOセクション
    • スクエア、トライアングル切り替え、レイトコントロール(2Hz-600Hz)
  • VCA/AMPセクション
    • エンベロープジェネレーターとドローンの切り替え
  • エンベロープセクション
    • アタック、ディケイ、サスティンOn OFFスイッチ
  • キーボードセクション
    • 1オクターブ、低音優先モード、レガート、グライドコントロール装備
  • パッチベイ
    • VCA インプット 0V ~ +5V (VCA EGモード時)、+/-2.5V(VCA ONモード時)
    • VCF 入力 -5V ~ +5
    • VCO リニア FM 入力 +/-2.5V – NOTE: インバートコントロール入力
    • VCO エクスポネンシャル FM 入力(-5V to +5V)、 1V/Octave トリミング可能
    • LFO CV 入力 5V to +5V – NOTE: マイナス CV
    • VCF オーディオ入力 アンバッファー/アンミックス AC 結合入力
    • 2x KB CV 出力:3V/半音
    • 2x TRIG 出力 5 msec パルス, 0 ~ +5 V
    • 2x GATE 出力 0 ~ +5V
    • 2x EG 出力 0 ~ +5V
    • 2x LFO 出力 -2.5 ~ +2.5V 三角波・スクエア波LFOスイッチ切り替え可能
    • 2x VCF 出力 -2V ~ +2 V オーディオCV使用時
    • 2x VCO 出力 0V ~ +5V VCO Waveスイッチで切り替え可能
  • リアパネル
    • オーディオ出力 :+/-1.5V
    • 電源:+12VDC  1.2A
    • 消費電力:1.8 W

拡張ボードとピンケーブルのオプションも同時発売です。

Werkstatt CV Expander (WERKSTATT用拡張ボード)

cv_expander_web2

入力

  • VCA: 0V ~+5V in (VCA EG モード時) +/-2.5V (VCA ON モード時)
  • VCF: -5V ~ +5
  • VCO LINEAR FM: +/-2.5V (インバートコントロール入力)
  • VCO EXPONENTIAL FM: -5V ~ +5V, 1V/Octave, trimmable
  • LFO CV: – 5V ~ +5V
  • VCF オーディオ

出力

  • KB CV: Nominal 0.3V/半音
  • GATE: 0V (off) to +5V (on)
  • EG: Simple ASD または AD type Envelope Generator, 0 ~ +5V
  • LFO: -2.5 ~ +2.5V  LFO Wave スイッチで選択した波形
  • VCF: -2V ~ +2 V オーディオ信号またはCV使用
  • VCO: 0V ~ +5V VCO Wave Slide Switchスイッチで選択した波形

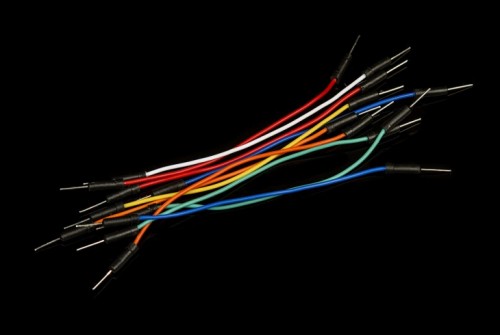

Werkstatt-01 Cable Set(シングルピンケーブル:10本セット)

Werkstatt cables

発売日

2015年3月19日

販売価格

MG WERKSTATT-01 14 KIT

(税抜)¥41,600 (税込 ¥44,928)

JANコード:4959112143883


この商品をオンラインストアで購入するこの商品を展示している店舗

MG WERKSTATT CV EXPD(WERKSTATT用拡張ボード)

(税抜)¥5,440 (税込 ¥5,875)

JANコード:4959112143890


この商品をオンラインストアで購入するこの商品を展示している店舗

MG WERKSTATT-01CABL S(シングルピンケーブル:10本セット)

(税抜)¥1,600 (税込 ¥1,728)

JANコード:4959112143906


この商品をオンラインストアで購入するこの商品を展示している店舗
